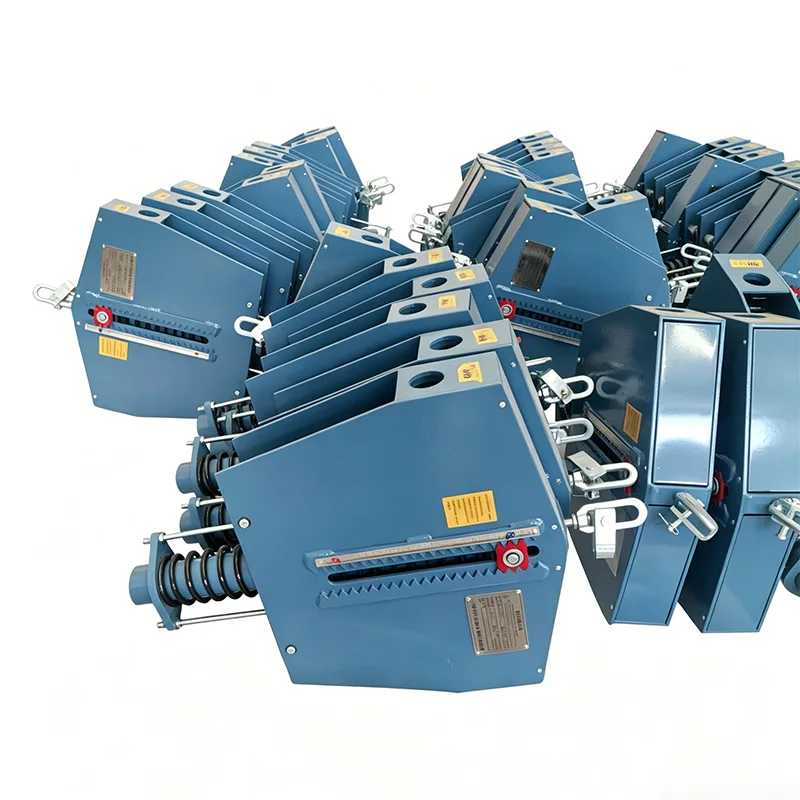

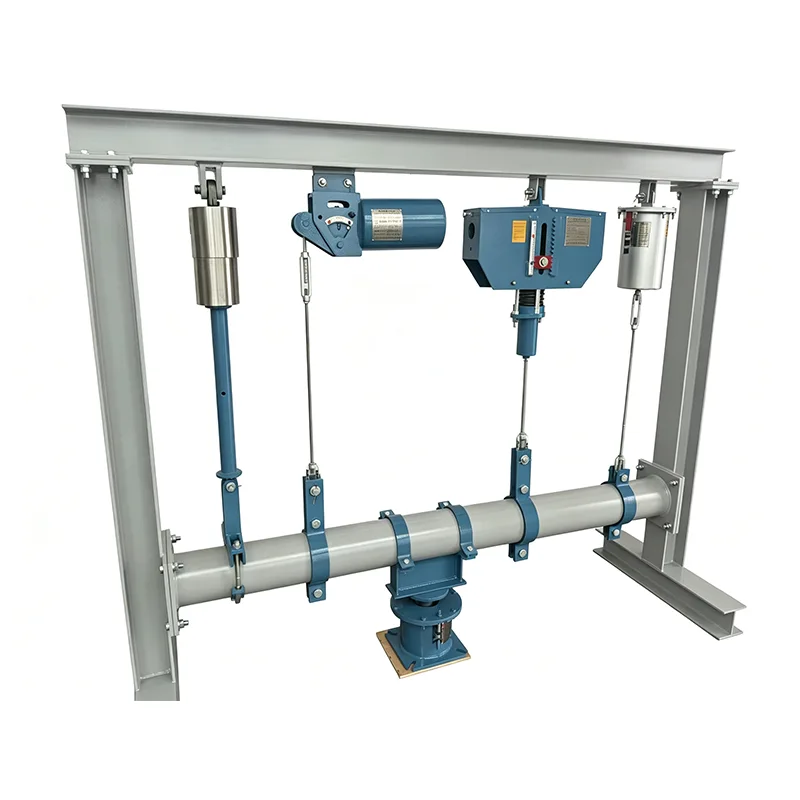

Didelės apkrovos nuolatinė spyruoklinė pakaba

Yangzhou Tianshun Pipeline Technology Co., Ltd., įkurta 2012 m., yra integruota pramonės ir prekybos įmonė, daugiausia dėmesio skirianti MTTP ir vamzdynų pagalbinių produktų gamybai. Per pastaruosius 14 metų aptarnavome elektros energijos, naftos chemijos ir energetikos projektus daugiau nei 40 pasaulio šalių ir pelnėme ilgalaikį klientų pasitikėjimą su stabilia produktų kokybe. Didelės apkrovos nuolatinė spyruoklinė kabykla yra mūsų pavyzdinis produktas, sukurtas didelėms apkrovoms ir aukštų reikalavimų darbo sąlygoms. Jis buvo sistemingai tobulinamas medžiagų, struktūros ir technologijų atžvilgiu, kad būtų užtikrinta patikima saugi vamzdynų eksploatacija ekstremaliomis darbo sąlygomis.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Kokios yra sunkiųjų darbų darbo sąlygos? Kodėl reikalingos specialios pakabos

Dideliuose pramoniniuose projektuose yra specialus vamzdynų sistemos tipas:

▶  Didelio skersmens storasieniai vamzdynai: virš DN600, sienelės storis didesnis nei 20 mm

▶  Sunkiasvorių vamzdynų sistemos: apkrova viename kėlimo taške viršija 200 kN, kai kurios viršija 500 kN

▶  Aukštos temperatūros ir aukšto slėgio magistraliniai vamzdynai: elektrinės magistraliniai garai, rafinavimo įrenginių aukštos temperatūros proceso vamzdynai

▶  Ilgo tarpatramio vamzdynai: didelio tarpatramio vamzdžių sekcijos vamzdžių galerijose su didelėmis koncentruotomis apkrovomis

Jei šiems sunkiems vamzdynams naudojami įprasti nuolatinės jėgos pakabos, labai tikėtina, kad kils šios problemos:

▶ Korpuso deformacija ir įtrūkimai: apkrova viršija konstrukcijos guolio ribą

▶  Nepakankamas spyruoklės standumas: per didelis suspaudimas, nuolatinės jėgos charakteristikų praradimas

▶  Smeigtuko šlyties gedimas: nepakankamas jungiamųjų dalių stiprumas

▶ Pakabos strypo tempimo deformacija: mažo skersmens strypas, perkrovos pailgėjimas

Heavy Duty Constant Spring Hanger yra sutvirtintas gaminys, specialiai sukurtas tokioms darbo sąlygoms, sistemingai stiprinant iš visų medžiagų, konstrukcijos ir technologijos matmenų.

Sunkiųjų gedimų atvejai ir pamokos

Pagal pramonės statistiką, sunkios darbo sąlygos sudaro daugiau nei 60 % nelaimingų atsitikimų dėl vamzdyno atramos gedimo:

1 atvejis: Pagrindinis elektrinės garo vamzdynas

Problema: priimtas įprastas nuolatinės jėgos pakabas, apkrova vienam kėlimo taškui 280 k. Pasekmė: korpuso šoninė plokštė įtrūko po 3 eksploatavimo metų, vamzdynas nuskendo 120 mm Nuostolis: 15 dienų išjungimo priežiūra, tiesioginiai nuostoliai viršija 10 mln. RMB

2 atvejis: aukštos temperatūros rafinavimo įrenginio vamzdynas

Problema: pakabos kaiščio skersmuo buvo per mažas, stiprumas sumažėjo esant aukštai temperatūrai Pasekmė: Smeigtuko šlyties lūžis, vamzdynas nukrito, dėl ko susidaro vidutinis nuotėkis Pamoka: Didelio apkrovos pakabų stiprumas turi būti skaičiuojamas atskirai, atsižvelgiant į faktines darbo sąlygas

3 atvejis: SGD terminalo šaldymo dėžės vamzdynas

Problema: medžiagos trapumas esant žemai temperatūrai, įprastas Q235 apvalkalas įtrūkęs Pasekmė: nekontroliuojamas vamzdyno poslinkis, šaltos dėžės sąsajos flanšo nuotėkis. Patobulinimas: patvarios pakabos naudojamos žemai temperatūrai atsparios medžiagos

Per 14 metų pramonės patirtį „Yangzhou Tianshun Pipeline Technology“ įgyvendino daug panašių didelių apkrovų paramos gedimo transformacijos projektų ir puikiai supranta sunkių darbo sąlygų ypatumus ir riziką.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (didelis prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

7 didelių apkrovų sustiprintų konstrukcijų analizė

Didelio stiprumo struktūrinė sistema

Shell naudoja Q345B mažai legiruotą didelio stiprumo plieną, takumo riba padidėjo 40%

Šoninės plokštės storis padidintas 50%, visos plokštės pjovimas be suvirinimo siūlių

Apatinės sutvirtinančios briaunelės plokštės konstrukcija, skirta išsklaidyti koncentruotą įtampą

Didelio skersmens didelio stiprumo jungtis

Kaištis naudojamas 40Cr legiruoto konstrukcinio plieno, grūdinto ir grūdinto, stiprumas padidintas 80%

Kaiščio skersmuo sukurtas naudojant 5 kartus didesnį saugos koeficientą nei didžiausia apkrova

Savaime sutepianti įvorė, skirta sumažinti trintį ir pagerinti pastovumą

Multi-Spring Parallel technologija

2–4 lygiagrečiai spyruoklių rinkiniai didelėms apkrovoms, vienos spyruoklės apkrova valdoma protingu diapazonu

Spyruoklių grupės sinchroninio suspaudimo konstrukcija, kad būtų išvengta ekscentrinės apkrovos

Kiekviena spyruoklė išbandyta atskirai, atitikimo nuokrypis ≤2 %

Sustiprintas svirties mechanizmas

Padidintas svirties skerspjūvis, lenkimo modulis padidintas 100 %

Sustorinta pamušalo plokštė atramos taške, kad būtų išvengta vietinio suspaudimo

Kumštelio paviršius gesintas aukštu dažniu, kietumas didesnis nei HRC45, atsparumo dilimui tarnavimo laikas pailgėjo 3 kartus

Aukšto tikslumo gamybos kontrolė

Raktų skylių pozicijos apdorotos CNC, padėties tikslumas ±0,1 mm

Svirties momento santykio paklaida kontroliuojama ±1 %

Tiksliai nustatytas spyruoklės suspaudimas, šaltos apkrovos nuokrypis ≤3 %

Tobula suvirinimo kokybės kontrolė

Pagrindinės laikančiosios suvirinimo siūlės suvirina visą prasiskverbimą

100% ultragarsinis tyrimas, atitinkantis JB/T 4730 II laipsnio reikalavimus

Įtempių mažinimas po suvirinimo, kad būtų pašalintas liekamasis suvirinimo įtempis

Daugkartinė saugos apsauga

Nustatytos viršutinės ir apatinės mechaninės ribos, kad būtų išvengta per didelio smūgio pažeidimų

Apsaugos nuo perkrovos įtaisas, įjungiantis įspėjimą esant neįprastai apkrovai

Poslinkio fiksavimo įtaisas, apsaugantis spyruokles montavimo ir transportavimo metu

Apkrovos ir poslinkio našumo palyginimas

Šie išmatuoti duomenys (300 kN apkrova, 200 mm poslinkis darbinė būklė):

Smūgio padėtis	Įprasta nuolatinė pakabos apkrova	Didelė apkrova, nuolatinė spyruoklinė pakabos apkrova	Nacionalinis standartinis leistinas nuokrypis
0 % (šalta būsena)	282 kN (-6,0 %)	294 kN (-2,0 %)	± 6 %
25 %	285 kN (-5,0 %)	297 kN (-1,0 %)	± 6 %
50 % (vidurinis)	300 kN (0 %)	300 kN (0 %)	± 6 %
75 %	318 kN (+6,0 %)	306 kN (+2,0 %)	± 6 %
100 % (karšta būsena)	321 kN (+7,0 %)	309 kN (+3,0 %)	± 6 %
Maksimalus nuokrypis	7,0 % (viršija standartą)	3,0 % (daug geriau nei nacionalinis standartas)	6 %

Visas sunkiosios apkrovos pastovios spyruoklinės pakabos eigos apkrovos nuokrypis yra kontroliuojamas ± 4%, daug geriau nei nacionaliniai standarto reikalavimai, veiksmingai apsaugant vamzdynų ir įrangos saugą.

Mūsų sunkiųjų produktų tikrinimo sistema

Kiekvienas produktas prieš išsiuntimą yra visiškai patikrintas

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo programą. Ši programa apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Gamyklos bandymų ataskaitos (FTR) ir medžiagų bandymo ataskaitos (MTR) pateikiamos kartu su siunta.

Šis vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti suorganizuota atskirai kaip neprivaloma paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Galimos cheminės sudėties analizės, tempimo bandymai, Charpy žemos temperatūros smūgio bandymai ir kietumo bandymai.

2. Suvirinti NDT

Galima atlikti magnetinių dalelių testavimą (MT), skysčio prasiskverbimo testą (PT), ultragarsinį tyrimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Kuo mes skiriamės

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Siekdami apkrovos tikslumo, bandymų standartų ir dokumentacijos sistemų, kaip etaloną naudojame tarptautinę vamzdžių atramos sistemą LISEGA.

Daugiau nei standartinis vietinis gamintojas

Standartinis vietinis gamintojas paprastai tiekia tik produktą. Mes einame toliau, pateikdami apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Tipiški didelio apkrovimo taikymo scenarijai

Pramonė	Taikymo scenarijai	Tipiškas apkrovos diapazonas
Energetikos pramonė	Pagrindiniai superkritinių / ultrasuperkritinių įrenginių garo ir pakaitinimo garo vamzdynai	200kN ~ 800kN
Naftos chemija	Hidroapdirbimo reaktoriaus išvadai, dideli šildymo krosnių įleidimo ir išleidimo vamzdynai	150kN ~ 600kN
SGD terminalai	Šaldymo dėžės įleidimo ir išleidimo angos, dideli žemos temperatūros proceso vamzdynai	100kN ~ 500kN
Tolimojo atstumo vamzdynai	Didelio tarpatramio vamzdžių sekcijos, koncentruotos apkrovos vamzdynai vožtuvų kamerose	100kN ~ 400kN
Branduolinė energija	Įprasti salos magistraliniai garo, vandentiekio vamzdynai	200kN ~ 700kN
Metalurgija	Aukštakrosnių karšto oro vamzdynai, didelių atliekų šilumos katilų vamzdynai	150kN ~ 500kN

Projekto pristatymas ir aptarnavimas

Išskirtinis aptarnavimo procesas sunkiems projektams

1. Techninis prijungimas: profesionalūs inžinieriai prijungia prie dujotiekio įtempių analitikai, kad patvirtintų apkrovos, poslinkio ir erdvės poreikius

2.Schemos projektavimas: Pateikite pritaikytas projektavimo schemas, skirtas ypatingiems erdvės apribojimams

3. Brėžinio patvirtinimas: pateikite išsamius surinkimo brėžinius ir apkrovos lenteles, pasirašytas ir patvirtintas abiejų šalių

4. Gamybos stebėjimas: pateikite savaitės pagrindinių projektų gamybos eigos nuotraukas

5. Gamyklos priėmimas: klientai arba trečiosios šalys gali būti pakviesti stebėti gamykloje atliekamus bandymus

6. Aptarnavimas vietoje: jei reikia, suteikite diegimo nurodymus, techninę pagalbą vietoje

7. Veikimo stebėjimas: Grįžkite į apsilankymą praėjus 6 mėnesiams po paleidimo, kad suprastumėte veikimo būseną

Veikla ir įsipareigojimas

▶  Pristatoma daugiau nei 500 didelių apkrovų pastovios jėgos pakabų rinkinių, didžiausia vieno vieneto apkrova 800 kN

▶  Visiems sunkiems produktams suteikiama 3 metų kokybės garantija

▶  Pateikite bet kokių kokybės problemų sprendimus eksploatacijos metu per 48 valandas

▶  Techninės konsultacijos ir atsarginių dalių tiekimas visą gyvenimą

„Heavy Duty Constant Spring Hanger“ yra patikima saugaus didelių apkrovų vamzdynų sistemų eksploatavimo garantija. 14 metų susitelkę puikiai suprantame, kad sunkios darbo sąlygos neleidžia daryti klaidų. Kiekvienas gaminys buvo griežtai išbandytas, kad būtų užtikrintas stabilus veikimas ekstremaliomis darbo sąlygomis.
