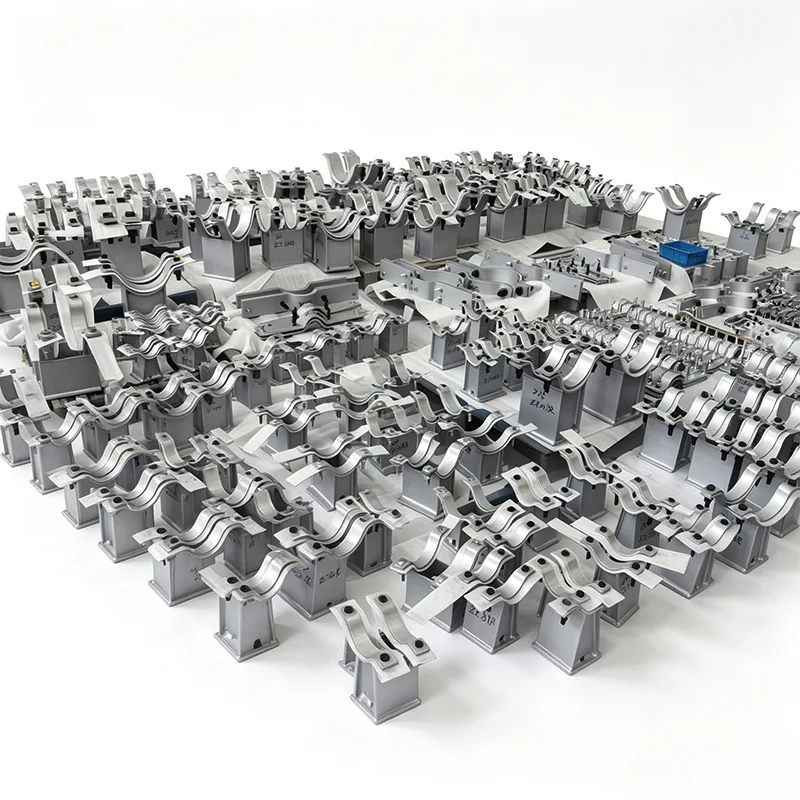

Nerūdijančio plieno stovo balno vamzdžių atramos

Kai vamzdžio atrama turi stovėti druskingoje pakrantės gamykloje, apdoroti agresyvius cheminius plovimus arba dešimtmečius nereikalauti priežiūros sterilioje apdorojimo linijoje, medžiagų pasirinkimas yra viskas. „Yangzhou Tianshun“ projektuojame ir tiekiame vamzdžių laikymo sistemas nuo 2012 m., o mūsų nerūdijančio plieno balno vamzdžių atramos yra sukurtos būtent tokioms situacijoms – kai standartinis anglinis plienas tiesiog neatlaiko.

Kiekvienas mūsų siunčiamas nerūdijančio plieno stovo balno atramas atspindi 14 metų tiesioginius atsiliepimus iš EPC rangovų, techninės priežiūros inžinierių ir projektų savininkų 45 ir daugiau šalių. Sužinojome, kas veikia, kas sugenda anksti ir kaip nustatyti įprastus gedimo taškus dar ilgai prieš tai, kai atrama paliečia jūsų vamzdį.

Ką gausite su Tianshun nerūdijančio plieno balneliu

Galite atsekti medžiagos vientisumą

Balno korpusus ir atramų komponentus apdirbame iš kieto 304 (UNS S30400) arba 316L (UNS S31603) nerūdijančio plieno plokščių ir strypų medžiagų – ne išlieti ekvivalentai. Kiekviena medžiagos šiluma pristatoma su EN 10204 3.1 malūno bandymo sertifikatu ir užtikriname visišką atsekamumą nuo žaliavos gavimo iki galutinio patikrinimo. Projektams, kuriems reikalingas didesnis atsparumas duobėms, pagal užsakymą galima įsigyti duplekso 2205 arba superaustenitinės klasės.

Sukurta forma, ne tik sulenkta plokštė

Balnelio spindulys yra tiksliai apdirbtas, kad atitiktų tikrąjį išorinį vamzdžio skersmenį, paprastai nuo 1" NB iki 48" NB ir daugiau. Tai pašalina taškinę apkrovą, kuri gali atsirasti naudojant bendrąsias V formos atramas. Karštosiose linijose mes dažnai pailginame balno plotį ir į konstrukciją įkomponuojame mažos trinties PTFE arba grafito slydimo plokštes, todėl atrama veikia kartu su jūsų vamzdžio šiluminiu judėjimu, o ne prieš jį.

Stalinis dizainas, dėl kurio montavimas yra nuspėjamas

Pats stovas – vertikalus stulpelis, jungiantis balną su konstrukciniu plienu – yra fiksuoto aukščio arba reguliuojamos konfigūracijos. Stacionarios atramos dažniausiai yra vienas suvirintas nerūdijančio plieno kanalo, H formos sijos arba vamzdžio gaminys, kurio balno pagrindo siūlė yra visiškai įsiskverbianti. Reguliuojamos konstrukcijos turi srieginį kotą ir fiksuojamųjų veržlių išdėstymą, leidžiantį tiksliai nustatyti aukštį karšto išlygiavimo metu be pjovimo ar suvirinimo.

Visus laikančius suvirinimo darbus atlieka sertifikuoti suvirintojai pagal ASME IX skyriaus reikalavimus, suvirinimo žemėlapius ir NDE (PT arba RT), jei reikia. Paviršiaus apdaila po suvirinimo yra standartiškai marinuota ir pasyvuota, kad būtų atkurtas visiškas atsparumas korozijai.

Kaip tvarkomi kroviniai

Mes ne tik manome, kad „nerūdijantis plienas yra stiprus“. Mūsų inžinieriai patikrina kiekvieną stulpų agregatą, kad būtų nustatytas vertikalusis svoris, šiluminio plėtimosi trauka, atsitiktinės vėjo ar seisminės apkrovos ir bet koks pakilimas, kuris gali atsirasti pasikeitus krypčiai. Jei jūsų projektas turi specifinius projektavimo kodus (ASME B31.1, B31.3, EN 13480 ir kt.), galime pateikti atitinkamą įtempių analizę ir apkrovos duomenis. Pristatėme atramas, skirtas vertikalioms apkrovoms nuo kelių šimtų niutonų iki daugiau nei 300 kN.

Kur matysite šiuos palaikymus

Bėgant metams mūsų nerūdijančio plieno balno vamzdžių atramos pateko į vietas, kur gedimas nėra išeitis:

SGD išdujinimo terminalai – 316L balneliai atviroje jūrinėje aplinkoje su nuolatiniu druskos purškimu.

Farmacinės WFI (injekcinio vandens) kilpos – 304 nerūdijančio plieno su visais dokumentų paketais ir elektropoliruoto apdailos galimybėmis.

Maistinio aliejaus ir gėrimų augalai – atramos suprojektuotos su higieniškais profiliais, minimaliais įtrūkimais ir, jei reikia, FDA atitinkančiomis tarpiklių medžiagomis.

Cheminis apdorojimas ir šarminių medžiagų saugojimas – specialiai parinktos klasės, skirtos atsparumui chlorido korozijai įtrūkimams.

Atviroje jūroje esančios platformos viršutinės pusės – reguliuojamos atramos, leidžiančios išlyginti po konstrukcijos nusėdimo, visa tai 316 litrų su visa trečiosios šalies patikra.

Kaip mes įsitikiname, kad kokybė yra tikra

Prieš išleidžiant, kiekvienas stovo balno mazgas praeina per mūsų vidaus bandymų laboratoriją:

Matmenų patikrinimas pagal sutartus gamybos brėžinius

PMI (teigiamas medžiagos identifikavimas), skirtas nerūdijančių dalių kokybės patvirtinimui

Dažų įsiskverbimo arba radiografinis kritinių suvirinimo siūlių patikrinimas (pagal kliento specifikaciją)

Naujų ar labai pritaikytų dizainų apkrovos bandymai pagal pageidavimą

Mūsų gamykla turi ISO 9001:2015 sertifikatą, todėl gamybos ir galutinio patikrinimo metu esame įpratę dirbti su trečiųjų šalių inspektoriais iš SGS, Bureau Veritas, TÜV ir klientų atstovais.

Tinkinimas yra norma, o ne papildomas mokestis

Labai nedaugeliui projektų reikia „katalogo“ nerūdijančio plieno stovo. Daugumą reikia koreguoti – skirtingi pagrindo plokštės matmenys, konkretūs varžtų skylių raštai, padidintas aukštis, kad izoliacija būtų švari, konkretus balno apvyniojimo kampas, integruoti kreiptuvai arba laikantys spaustukai. tai gerai. Mes sukūrėme savo gamybos darbo eigą, atsižvelgdami į mažų partijų, pagal užsakymą pagamintus užsakymus. Atsiųskite mums savo vamzdžio duomenų lapą, konstrukcinį plieno aukštį arba paprastą eskizą, o mūsų inžinieriai per 2–3 darbo dienas grąžins pasiūlymo brėžinį.

Projektams, kuriems taikomi pasikartojantys vamzdžių stovo reikalavimai, galime iš anksto sudaryti visą palaikymo grafiką, nustatyti optimizavimo galimybes ir sumažinti bendras įdiegimo išlaidas nepakenkdami kodui.

Paskutinė pastaba apie patikimumą

Dauguma mūsų nerūdijančio plieno vamzdžių atramų užsakymų gaunami iš klientų, kurie jau sumontavo anglinio plieno atramas iš mūsų ir grįžo specialiai dėl nerūdijančio plieno atnaujinimo. Kai turite vamzdžių specifikaciją, kuri reikalauja, kad „visi sušlapę ir išoriniai atramos komponentai būtų atsparūs korozijai“, suprantame, kad tai reiškia, kad stovas yra sistemos dalis, o ne pasekmes. Mes taip statome, taip apžiūrime ir taip dokumentuojame.

Reikia pasiūlymo ar greitos techninės apžvalgos?

Susisiekite su mūsų inžinierių komanda [el. paštas / telefonas] ir nurodykite savo vamzdžio dydį, reikalingą aukštį ir apkrovos sąlygas. Įprastų užklausų atveju visą pasiūlymą paprastai gausite per mažiau nei 24 valandas. Taip pat džiaugiamės galėdami surengti apsilankymą gamykloje Jangdžou – pamatyti, kaip nerūdijančio plieno balneliai pereina nuo plokštės iki galutinio surinkimo, yra geriausias būdas suprasti tikrosios gamybos kontrolės skirtumą.

DUK

1. Kokių rūšių nerūdijantį plieną siūlote stoviems balnams ir kaip žinoti, kad tikrai gaunu 316 l?

Mūsų standartinėje atsargoje yra 304 (UNS S30400) ir 316L (UNS S31603) plokštė ir juosta. Aplinkai, kurioje yra daug chlorido arba atviroje jūroje, mes primygtinai rekomenduojame 316 l, nes jame yra molibdeno, kuris labai pagerina atsparumą duobėms. Kiekvienai gaunamos medžiagos šilumai suteikiamas EN 10204 3.1 malūno bandymo sertifikatas, o prieš pradedant bet kokį pjovimą ar suvirinimą, mūsų laboratorija atlieka PMI (teigiamą medžiagos identifikavimą), naudodama rankinį XRF nerūdijančio plieno rūšims. Tos PMI ataskaitos kopiją gausite galutiniame dokumentų pakete – jokių spėlionių, jokių „pasitikėkite manimi“.

2. Ar galite pagaminti balną, kad tiktų nestandartiniam vamzdžio OD arba izoliacijos storiui?

Taip, mums tai yra kasdienybė. Pateikite tikrąjį išorinį vamzdžio skersmenį (ir izoliacijos OD, jei balnas yra ant izoliuoto vamzdžio), o mes apdirbame balno spindulį, kad jis atitiktų tą tikslų matmenį. Tai nėra išlenkta plokštė, kuri „atrodo arti“ – kontaktinis paviršius yra frezuojamas iki nurodyto spindulio, paprastai apvyniojimo kampu nuo 120° iki 180°, priklausomai nuo apkrovos ir šoninio suvaržymo reikalavimų. Mes taip pat galime išplėsti balno aukštį, kad būtų švari izoliacija ir apkala be jokio lauko pjovimo.

3. Ar pateikiate pasirinktinių statramsčių mazgų apkrovos įvertinimus ir įtempių skaičiavimus?

absoliučiai. Mūsų inžinierių komanda reguliariai atlieka vertikalios apkrovos, horizontalios traukos ir kombinuotų įtempių patikras pagal ASME B31.1, B31.3 arba jūsų projekto pasirinktą kodą. Mes pateiksime skaičiavimo lapą, kuriame bus parodytas statramsčio stulpelio išlinkimo patikrinimas, pagrindo plokštės guolių įtempis, suvirinimo stiprumas ir varžtų įtempimas / šlytis, jei taikoma. Jei jūsų projektui reikalingas nepriklausomas patvirtinimas, neturime problemų dirbti su jūsų paskirtu trečiosios šalies inžinieriumi.

4. Kokių nerūdijančio plieno atramų suvirinimo ir tikrinimo standartų laikotės?

Visus nerūdijančio plieno balnelių laikančiąsias suvirinimo siūles atlieka kvalifikuoti suvirintojai pagal WPS, kvalifikuoti pagal ASME IX skyrių. Tipiška balno ir atramos jungtis yra visiškai įsiskverbiantis griovelio suvirinimas, išlygintas ties pirštu. Priklausomai nuo jūsų specifikacijos, atliekame dažų skvarbą (PT) arba radiografiją (RT) kritinėms siūlėms. Po suvirinimo kiekvienas nerūdijančio plieno mazgas yra marinuojamas ir pasyvuojamas, kad būtų pašalintas šilumos atspalvis ir atkurtas pasyvus chromo oksido sluoksnis. Matote skirtumą: vienodas, sidabrinis paviršius be mėlynos spalvos aplink suvirinimo zoną.

5. Ar galiu gauti reguliuojamo aukščio atramą ir ar tikslus yra aukščio reguliavimas?

Taip, mes siūlome srieginius reguliuojamus stovus su fiksavimo veržlių išdėstymu, dažniausiai naudojamus ten, kur reikia tiksliai nustatyti aukštį karšto išlygiavimo metu arba kai konstrukciniai plieniniai aukščiai gali skirtis. Įprastas reguliavimo diapazonas yra ±25 mm, o smulkus sriegis leidžia pasiekti 1–2 mm vertikalų tikslumą. Po nustatymo fiksavimo veržlė priveržiama ir suvirinama, kad veikimo metu nejudėtų. Viso apkrovos kelias yra mechaninis (sriegio kirpimas), ir mes atitinkamai nustatome koto dydį – nereikia pasikliauti suvirinimo siūle, kad būtų galima išlaikyti apkrovą.

6. Ar jūsų nerūdijančio plieno atramos tinkamos higieninei ar prausimosi aplinkai (maisto, farmacijos)?

Taip, ir mes pristatėme daug šių programų partijų. Dėl higienos reikalavimų pašaliname plokščius horizontalius paviršius ir įtrūkimus, jei įmanoma, ir užbaigiame surinkimą iki minimalaus Ra 0,8 μm (32 μin) paviršiaus šiurkštumo arba elektropoliruojame, jei nurodyta. Taip pat ant sriegių naudojame FDA reikalavimus atitinkančius anti-užfiksuojančius junginius ir išvengiame ferito užteršimo, nes visi įrankiai ir darbo paviršiai yra skirti nerūdijančio plieno gaminiams. Į dokumentų paketą gali būti įtrauktos paviršiaus šiurkštumo ataskaitos ir išsamūs valymo sertifikatai.

7. Kokius dokumentus gausiu su savo užsakymu?

Į standartinę siuntą įeina:

Viso matmenų patikrinimo ataskaita, kurioje nurodyti faktiniai ir brėžinio matmenys

EN 10204 3.1 medžiagų sertifikatai visoms nerūdijančioms dalims

PMI ataskaita (lydinio patikrai)

Suvirinimo žemėlapis ir NDE ataskaitos (PT/RT, jei taikoma)

Marinavimo ir pasyvinimo sertifikatas

Atitikties deklaracija ir pakavimo sąrašas su šilumos numeriais

Taip pat galime pateikti duomenų knygas, sudarytas pagal konkretų jūsų projekto formatą. Maždaug 80 % mūsų nerūdijančio plieno palaikymo užsakymų dabar apima bent pagrindinį MDR (gamintojo duomenų įrašą).

8. Koks yra realus pagal užsakymą pagamintų nerūdijančio plieno balnelių partijos pristatymo laikas?

Įprastas pristatymo laikas nuo 5 iki 50 vienetų su pasirinktiniais matmenimis ir standartine 304/316L medžiaga yra 20–30 darbo dienų nuo brėžinio patvirtinimo. Didesni užsakymai arba tie, kuriems reikalingas dvipusis nerūdijantis plienas, gali trukti iki 35–45 dienų. Jei esate kritinėje laiko juostoje, galime aptarti, kaip paspartinti – dažnai galime sutrumpinti 5–7 darbo dienas rezervuodami medžiagą ir keisdami pamainas, tačiau visada aiškiai pasakysime, ką įmanoma padaryti nepakenkiant suvirinimo kokybei ar tikrinimo etapams.
