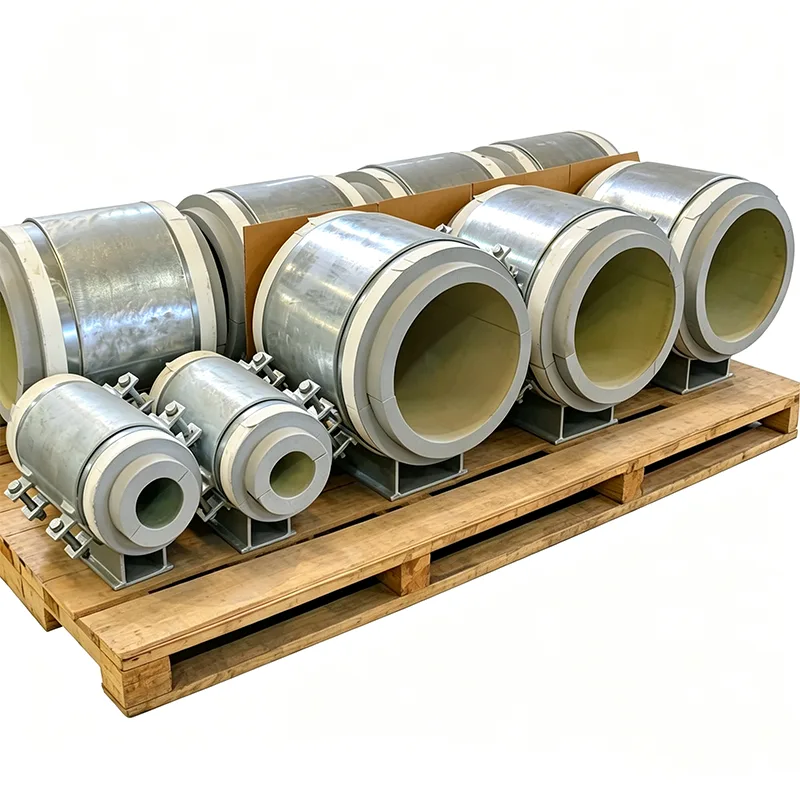

Kriogeninės tarnybos vamzdžių palaikymas

Kriogeninėse vamzdynų sistemose net ir nedidelis atramos konstrukcijos klaidingas žingsnis gali sukelti trapius lūžius, pernelyg didelį šilumos padidėjimą arba pavojingą prijungtos įrangos apkrovą. „Yangzhou Tianshun“ nuo 2012 m. projektuojame SGD skystinimo traukinių, etileno saugyklų terminalų ir oro atskyrimo įrenginių vamzdžių atramas. Suprantame, kad šios paslaugos atrama nėra tik plieno gabalas – tai kruopščiai apskaičiuotas agregatas, kuris turi atlaikyti šaltą susitraukimą, išlaikyti izoliacijos vientisumą ir išlikti struktūriškai patikimas dešimtmečius.

Medžiagų parinkimas, kuriame svarbiausia sauga

Visos mūsų kriogeninės tarnybos vamzdžių atramos yra pagamintos iš medžiagų, kurios išlaiko kietumą esant žemiausioms darbo temperatūroms. Metaliniam apkrovos keliui paprastai naudojame ASTM A320 L7 varžtus, 304L arba 316L nerūdijantį plieną spaustukų korpusams ir žemos temperatūros anglinį plieną (A350 LF2), jei tai leidžia projektavimo sąlygos. Kiekvienas medžiagos įkaitimas yra išbandytas pagal projektinę minimalią temperatūrą – Charpy V formos įpjovos vertės pateikiamos standartiškai jūsų dokumentų pakete, o ne tik paprašius.

Sukurtas šaltam susitraukimui ir apkrovos pokyčiams

Kai 30 metrų SGD vamzdis atvėsta nuo aplinkos temperatūros iki -162°C, jis gali susitraukti daugiau nei 50 mm. Mūsų atraminiai mazgai sukonfigūruoti taip, kad šis judėjimas būtų įmanomas nesukeliant antrinių įtempių. Mes siūlome:

Kriogeninės slydimo plokštės su PTFE arba grafitu impregnuotais trinkelių paviršiais, sujungtos su apkrovą laikančiu izoliaciniu bloku, kuris neleidžia šalčiui patekti į atraminį plieną.

Iš anksto nustatyti šalti batai, kurie kompensuoja šiluminį susitraukimą ir neleidžia spėlioti montuojant.

Pastovios spyruoklinės atramos, sureguliuotos taip, kad išlaikytų beveik nulinę apkrovos svyravimą visame šalto judėjimo diapazone, užkertant kelią kriogeninių siurblių ir kompresorių purkštukų perkrovai.

Integruota izoliacija, apsauganti nuo ledo ir kondensacijos

Įtrūkęs garų barjeras arba šalta vieta ant atramos gali sukelti ledo susidarymą, CUI (koroziją po izoliacija) ir energijos praradimą. Mūsų atramos yra skirtos integruoti tiek su PIR (poliizocianurato), tiek su korinio stiklo izoliacijos sistemomis. Laikančioji izoliacijos sekcija yra visiškai uždengta tarp vamzdžio trinkelės ir konstrukcijos atramos su ištisiniu garų barjero keliu. Taip pat galime iš anksto nupjauti antrinę izoliaciją, kad ji atitiktų jūsų vamzdyno rangovo storį ir gaubto detales.

Visiško atsekamumo bandymai ir dokumentacija

Prieš išleidžiant bet kokį produktą iš mūsų patalpos, jis užbaigia visą vidaus bandymų programą

Prieš išsiunčiant kiekvieną gaminį, atliekama visa vidinė bandymų programa. Matmenų ir vizualinė patikra, PMI (teigiamas medžiagos identifikavimas), kietumo bandymas, MT/PT neardomasis bandymas, kai taikoma, spyruoklės apkrovos bandymas su apkrovos ir poslinkio kreivėmis ir dangos storio matavimas yra šios programos dalis. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Atkreipkite dėmesį: vidinis bandymas nėra lygus ILAC akredituotam trečiosios šalies testavimui

Jei prireiktų trečiosios šalies atliktų ar laboratorinių tyrimų, tai siūloma kaip atskira pasirenkama paslauga.

Atskirai cituojamos pasirenkamos trečiųjų šalių tikrinimo paslaugos

1. Medžiagų bandymas

Pagal šią kategoriją teikiamos paslaugos apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Siūlomi metodai yra magnetinių dalelių testavimas (MT), skysčių prasiskverbimo bandymas (PT), ultragarsinis tyrimas (UT) ir radiografinis tyrimas (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Apkrovos poslinkio kreivės yra šio bandymo dalis.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Kodėl mes išsiskiriame

LISEGA tarptautinė vamzdžių atramos sistema yra mūsų etalonas

Mūsų apkrovos tikslumas, bandymų standartai ir dokumentacijos sistemos yra vertinamos pagal LISEGA tarptautinę vamzdžių atramos sistemą.

Be standartinio vidaus tiekėjo modelio

Nors standartinis vietinis gamintojas tiekia tik gaminį, mes įtraukiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Be to, padedame atlikti trečiųjų šalių SGS bandymus ir patikrinimus, taip pat palaikome PE/CPE inžinierių dokumentų peržiūras užsienyje vykdomuose projektuose.

Programos

SGD priėmimo terminalai ir piko skutimosi įrenginiai

Etileno, propileno ir skysto amoniako laikymas ir tvarkymas

Pramoniniai dujų įrenginiai (LOX, LIN, LAR)

Kriogeninių vamzdynų galerijos ir rezervuarų antrinės izoliavimo zonos

Šaldymo dėžės oro atskyrimui ir angliavandenilių apdorojimui

Mūsų kriogeninės atramos šiandien naudojamos projektuose Artimuosiuose Rytuose, Pietryčių Azijoje ir Šiaurės Amerikoje, patikimai veikiant kai kuriomis sudėtingiausiomis šiluminėmis sąlygomis.

Kodėl Tianshun?

Esame specializuotas gamintojas, o ne bendras platintojas. Mūsų inžinierių komanda gali įvertinti jūsų vamzdynų įtempių izometriją, nustatyti kiekvieną šalto atramos vietą ir pasiūlyti optimizuotą surinkimą, kuris sumažintų medžiagų sąnaudas ir montavimo laiką, nepakenkiant izoliacijos našumui. Daugiau nei 70 % mūsų verslo sudaro pakartotiniai užsakymai – tiesioginis kiekvienos siuntos nuspėjamos kokybės rezultatas.

DUK

Kl.: Kokią žemiausią temperatūrą gali atlaikyti jūsų kriogeninės atramos?

A: Iki -196°C (skysto azoto temperatūra). Dėl skysto helio aptarnavimo kreipkitės į mūsų inžinierių komandą.

Klausimas: Ar galite suderinti mūsų esamą vamzdžio batą ir izoliacijos detales?

A: Taip. Reguliariai gaminame pagal kliento specifinius brėžinius, įskaitant nestandartinius batų aukščius, suspaudimo būdus ir izoliacijos storius.

Kl .: Ar jūs teikiate izoliacinę medžiagą kaip paramos dalį?

A: Taip, mes tiekiame laikančiąją izoliaciją (PIR, putplasčio stiklą arba medieną), visiškai pritvirtintą prie vamzdžio bato. Aplinkinė antrinė izoliacija ir apkala paprastai dengiama vietoje, tačiau galime pateikti ir jau pagamintus izoliacijos rinkinius.

Kl .: Kaip išvengti izoliacijos įtrūkimų esant ciklinėms šaltoms apkrovoms?

A: Atraminis blokas suprojektuotas taip, kad gniuždymo stipris gerokai viršytų maksimalų apskaičiuotą guolio slėgį. Taip pat sujungiame daugiasluoksnės izoliacijos siūles ir naudojame lanksčias klijų sistemas, kurios prisitaiko prie diferencialinio judėjimo.

K: Kokius standartus atitinka jūsų kriogeninės atramos?

A: Mūsų dizainas atitinka MSS SP-58, ASME B31.3 VI skyrių (SGD), EN 13480 ir naujausias GIIGNL gaires. Prireikus galima pateikti CE ženklą pagal PED.

Kl.: Ar galite susidoroti su trumpu avarinių atsarginių dalių pristatymo laiku?

A: Taip. Turime įprastų kriogeninių slydimo plokščių ir varžtų rinkinių atsargas. Visiškai pagamintiems mazgams greitoji gamyba galima per 7-10 dienų.
