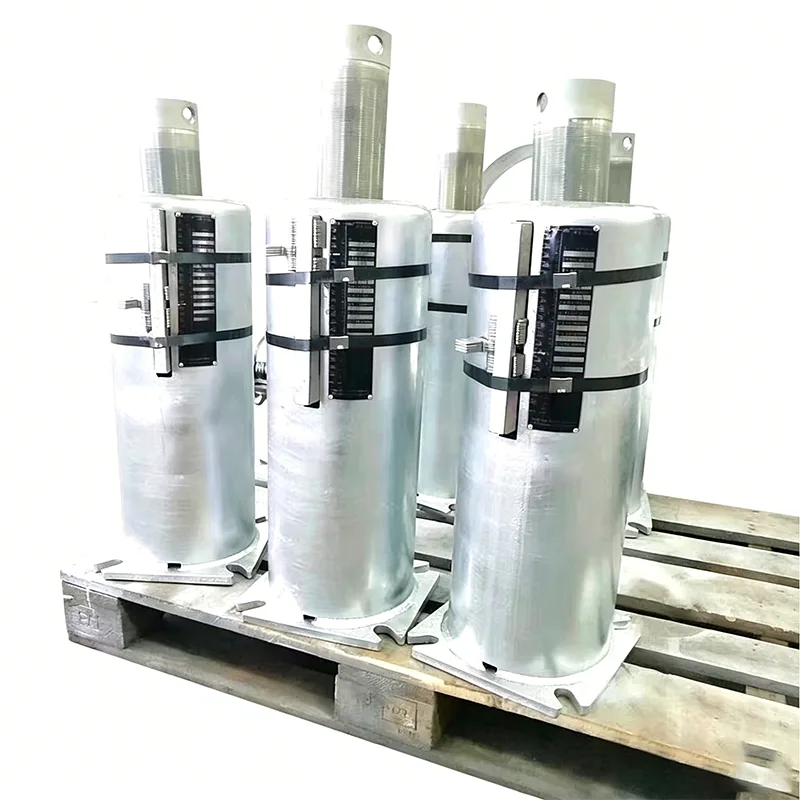

Elektrinės spyruoklinės atramos

Yangzhou Tianshun Pipeline Technology Co., Ltd., remdamasi 14 metų patirtimi dujotiekio atramų/pakabų ir elektrinių atraminių sprendimų srityje, teikia elektrinių spyruoklines atramas šiluminės, branduolinės energijos ir kombinuoto ciklo elektrinėms. Šie produktai yra sukurti taip, kad valdytų šiluminį poslinkį ir įtempių pasiskirstymą aukštos temperatūros, aukšto slėgio vamzdynuose, apsaugant svarbias pagrindinės įrangos, pvz., katilų ir garo turbinų, sąsajas. Toliau pateikiama išsami informacija apie gaminio savybes, inžinerinius pranašumus ir konkrečias taikymo vietas.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Produkto savybės

Elektrinės spyruoklinės atramos yra suprojektuotos pagal užsakymą, remiantis dujotiekio įtempių analizės rezultatais, o pagrindinės charakteristikos yra sutelktos į apkrovos išlaikymą, poslinkio pritaikymą ir ilgalaikį veikimo stabilumą.

Apkrovos ir poslinkio mechanizmas: Galimos dvi konfigūracijos: kintamos spyruoklinės pakabos/atramos ir pastovios jėgos spyruoklių pakabos/atramos. Kintami spyruoklių blokai turi linijinio standumo apkrovą, o pastovios jėgos agregatai suteikia beveik pastovią atraminę jėgą per visą darbo eigą, o nuokrypis kontroliuojamas 5 % ribose, pašalinant papildomą įtempimą vamzdynuose, atsirandančius dėl svyruojančių atramos jėgų.

Medžiagų ir temperatūros suderinamumas: Spyruokliniai elementai gaminami iš legiruotojo spyruoklinio plieno, įskaitant 60Si2Mn ir 50CrVA. Konstrukciniai komponentai gali būti pagaminti iš anglinio plieno, karščiui atsparaus legiruotojo plieno arba nerūdijančio plieno. Bendras leistinas darbinės temperatūros diapazonas yra nuo -196°C iki +650°C, atitinkantis visus dujotiekio reikalavimus nuo žemos temperatūros tiekiamo vandens iki aukštos temperatūros pagrindinio garo.

Montavimo ir paleidimo konstrukcija: Kiekviena atrama / pakaba turi montavimo fiksavimo kaištį ir apkrovos poslinkio vardinę lentelę. Įdiegus šaltą būseną, tiesiog nuimkite fiksavimo kaištį, kad suaktyvintumėte veikimą. Vardinės lentelės duomenys palengvina modelių numerių ir iš anksto nustatytų apkrovų patikrinimą vietoje, todėl žymiai sutrumpėja paleidimo laikas.

Išsamus bandymas namuose: visi bandymai, įskaitant spyruoklės standumą, suspaudimo deformaciją ir paviršiaus dangos storį, atliekami mūsų pačių laboratorijoje, siekiant užtikrinti nuoseklų našumą visose gamybos partijose. Kiekvienam įrenginiui prieš išsiunčiant atliekami trys pilno eigos suspaudimo ciklai ir registruojama standumo kreivė.

Su šiomis konstrukcijos ypatybėmis elektrinės spyruoklinės atramos palaiko iš anksto nustatytą vamzdynų sistemų aukštį esant linijinio šiluminio plėtimosi ir nuolatinės vibracijos sąlygoms, sumažindamos neplanuotų išjungimų tikimybę.

Inžineriniai privalumai

Elektrinės vamzdynų projektavimo srityje, palyginti su grynai standžiomis atramomis arba vamzdžio spaustuku, elastiniai atraminiai sprendimai tiesiogiai pagerina įtempių valdymą, įrangos apsaugą ir įrengimo pritaikymą. Elektrinės spyruoklių atramų inžinerinė vertė atsispindi šiais aspektais:

Efektyvi šiluminio poslinkio kompensacija: standžios atramos negali sugerti dujotiekio šiluminio plėtimosi, todėl dažnai vamzdžių sistema surišama, atrama nuimama arba perkraunama. Elastinės pakabos / atramos neša apkrovą tiesiškai arba nuolat, kai dujotiekis pasislenka, išlaikant įtempių lygius leistinose ribose, nurodytose tokiuose kodus kaip ASME B31.1.

Sumažėjusi trauka ir momentas pagrindinėse įrangos sąsajose: katilo kolektorius ir turbinos garo įvadas yra ypač jautrūs jėgoms ir momentams. Sureguliavus su spyruoklinėmis pakabomis/atramomis, sąsajos trauka žymiai sumažėja, todėl išvengiama suvirinimo įtrūkimų ir flanšo nuotėkio. Tai yra esminė priemonė prailginant turbinų korpusų, pagrindinių garo vožtuvų ir kitos įrangos priežiūros intervalus.

Vibracijos perdavimo slopinimas: elektrinių vamzdynai yra linkę į vibraciją didelio greičio garo arba dviejų fazių srauto sąlygomis. Spyruoklių atramos sistemos sureguliuoja atramos standumą iki optimalaus diapazono naudodamos elastingus elementus, o kartu su amortizatoriais efektyviai išsklaido vibracijos energiją, kad išvengtų konstrukcijos nuovargio.

Didelė montavimo vietoje tolerancija: spyruoklinės pakabos / atramos leidžia tiksliai reguliuoti tam tikrame aukščio diapazone, kompensuojant civilinių pamatų ir šalto vamzdyno įrengimo nukrypimus. Pastovios jėgos spyruoklių agregatai dažnai turi hidraulinius arba sraigtinius pagalbinius reguliavimo įtaisus, kad būtų galima tiksliai išlyginti vietoje.

Ilgalaikis veikimas ir apsauga nuo atsipalaidavimo: Dėl antiatpalaiduojančios spyruoklės konstrukcijos ir korozijai atsparaus paviršiaus apdorojimo (karštas cinkavimas, Dacromet ir kt.), atramos jėgos nusilpimas yra minimalus. Daugiau nei 70 % mūsų tolesnių užsakymų iš užsienio projektų gaunami iš nuolatinių klientų, o tai iš dalies atspindi ilgalaikį mūsų pagalbos produktų patikimumą.

Produkto programos

Elektrinės spyruoklinės atramos pirmiausia įrengiamos kritinėse jėgainių garo vandens cirkuliacijos ir aukštos temperatūros dūmų sistemų vietose. Kartu su amortizatoriais, standžiais statramsčiais ir kitais komponentais jie sudaro visą vamzdyno lanksčią suvaržymo sistemą.

Katilo sritis: Naudojama magistraliniuose garo vamzdynuose, karšto ir šalto pašildymo vamzdynuose, perkaitintuvo išleidimo kanaluose ir kt. Sugeria vertikalius ir horizontalius katilo korpuso ir jungiamųjų vamzdynų šiluminius poslinkius, apsaugo nuo pernelyg didelio įtempimo ant kolektoriaus antgalių jungčių ir sumažina suvirinimo įtrūkimų riziką.

Turbinos sritis: montuojama ant pagrindinių garo vamzdžių, aukštos temperatūros pakaitinimo garo vamzdžių ir aukšto slėgio aplinkkelio vamzdynų. Dėl tikslios atramos apriboja jėgas ir momentus, perduodamas į turbinų sąsajas, užtikrinamas velenų išlyginimo tikslumas ir sumažinamas vibracijos poveikis turbinos korpusams.

Aukšto slėgio tiekimo vandens sistema: aukšto slėgio tiekiamo vandens vamzdynuose ir vandens atramos vamzdynuose spyruoklinės pakabos / atramos palaiko sunkius vamzdynus, prisitaikant prie temperatūros pokyčių, palaiko vamzdyno nuolydį ir išvengia kavitacijos ar vandens plaktuko problemų, kurias sukelia ribotas poslinkis.

Dūmų dujos ir sieros šalinimo / denitrifikavimo sistema: didelio skersmens išmetamųjų dujų / oro kanalams, GGH įleidimo / išleidimo kanalams ir sieros šalinimo bokšto jungiamiesiems kanalams. Šios plonasienės konstrukcijos patiria didelį šiluminį plėtimąsi. Spyruoklinės atramos kompensuoja šį poslinkį, sumažina flanšinės jungties įtempimą ir veikia kartu su kompensacinėmis jungtimis, kad apsaugotų visą išmetamųjų dujų sistemą.

Branduolinės energijos įprastinė sala: naudojama antrinės grandinės pagrindinio garo, pagrindinio tiekimo vandens ir kituose vamzdynuose. Atitinka branduolinės energetikos nuoseklumo kontrolės reikalavimus ir pateikia pilnus medžiagų kokybės sertifikatus bei pagalbinių funkcijų kvalifikacijos ataskaitas.

Kokybės užtikrinimas ir gamyklos galimybės

Mūsų gamykloje Jiangsu provincijoje įrengtos visiškai automatinės silfonų gamybos linijos, CNC pjovimo ir suvirinimo sistemos bei sertifikuota neardomųjų bandymų (NDT) komanda. Nuo žaliavos spyruoklinės vielos iki galutinio gaminio pristatymo, elektrinės spyruoklinės atramos griežtai kontroliuojamos šiuose patikrinimo taškuose: žaliavos šilumos skaičiai ir fizikinės / cheminės ataskaitos, kietumas ir metalografinė patikra po spyruoklinio terminio apdorojimo, gatavų gaminių viso eigos standumo bandymai ir paviršiaus dangos storio bei sukibimo bandymai.

Mūsų kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, o visi produktai atitinka tarptautinius standartus, įskaitant ASME, CE ir API. Išsamią priėmimo dokumentaciją galima pateikti pagal projekto reikalavimus.

Inžinerinis palaikymas ir paslaugos

Remdamiesi savo patirtimi tiekdami vamzdynų įrangą į daugiau nei 45 pasaulio šalis, teikiame visapusišką kiekvienos jėgainių spyruoklių atramų partijos pasirinkimą, montavimą ir ilgalaikę techninę pagalbą:

▶  Pasirinkimo skaičiavimas: gaukite dujotiekio įtempių analizės ataskaitas ir rekomenduokite atitinkamus atramos / pakabos tipus, spyruoklių konstantas ir montavimo aukščius.

▶  Greitas atsakymas: į techninius užklausimus ir pasiūlymus prieš pardavimą atsakoma per vieną darbo dieną.

▶  Priežiūra ir stebėjimas vietoje: palaikykite kliento arba trečiosios šalies bandymų procesų stebėjimą vietoje.

▶  Įdiegimo ir paleidimo gairės: pateikite išsamius montavimo vadovus ir šaltojo režimo reguliavimo rekomendacijas, prireikus naudodamiesi nuotoline vaizdo pagalba.

▶  Atsarginių dalių aptarnavimas: išsaugokite kiekvienos gamybos partijos spyruoklių kalibravimo įrašus, kad galėtumėte greitai tiekti pakaitinius spyruoklių mazgus.

Norėdami aptarti elektrinės pavasario palaikymo konfigūracijos sprendimus konkretiems projektams arba gauti atitinkamų projektų nuorodų, susisiekite su mūsų techninio pardavimo komanda. Mes pateiksime išsamius apkrovos poslinkio skaičiavimo lapus ir rekomenduojamus išdėstymus, pagrįstus faktinėmis darbo sąlygomis, o ne tik standartinių modelių sąrašą, padėsiančius kontroliuoti bendras pirkimo išlaidas ir užtikrinti saugų vamzdyno veikimą.
