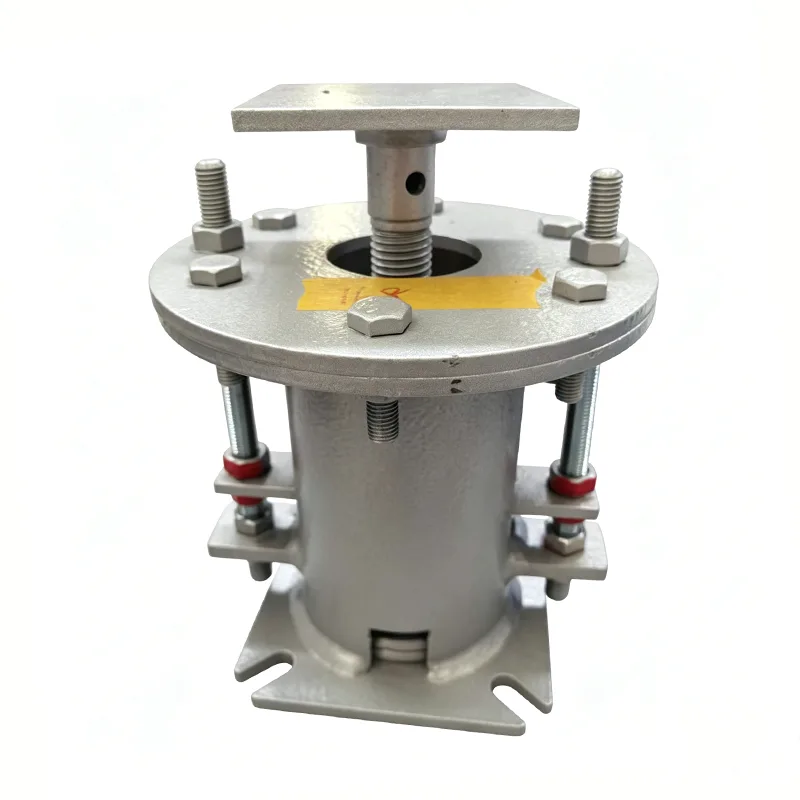

Spyruoklinės pakabos atrama

Spyruoklinės pakabos atramos yra svarbūs vamzdynų sistemų atraminiai komponentai, skirti išlaikyti vamzdžio svorį, sugerti šiluminį poslinkį ir vibraciją. Remdamosi elastine spyruoklių deformacija, jos kompensuoja vamzdžių judėjimą dėl temperatūros pokyčių ir sulaiko pernelyg didelę vibraciją, užtikrindamos saugų ir stabilų visos vamzdynų sistemos darbą. Pagaminta Yangzhou Tianshun Piping, mūsų spyruoklinės pakabos yra suprojektuotos ir gaminamos griežtai laikantis tarptautinių standartų, kad atitiktų vamzdynų atramos reikalavimus įvairioms darbo sąlygoms.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Produkto struktūra

Standartinės spyruoklinės pakabos atramos susideda iš šių pagrindinių dalių:

▶  Spyruoklinis mazgas: pagamintas iš aukštos kokybės spyruoklinio plieno, griežtai termiškai apdorotas ir išbandytas apkrova.

▶  Korpusas: suvirinta anglies plieno konstrukcija su antikoroziniu paviršiaus apdorojimu.

▶  Reguliavimo varžtas: naudojamas apkrovai ir aukščiui reguliuoti montavimo metu.

▶  Prijungimo priedai: įskaitant kėlimo antgalius, pakabos strypus ir veržles, kuriuos galima pasirinkti pagal vietoje keliamus reikalavimus.

▶  Poslinkio indikatorius: aiškiai rodo tikrąjį vamzdžio poslinkį, kad būtų lengva montuoti ir prižiūrėti.

Pagrindinės savybės

▶  Platus apkrovos diapazonas: apkrovos nuo 10 N iki 100 000 N, tinka daugeliui pramoninių vamzdynų.

▶  Puikus poslinkio kompensavimas: maksimalus poslinkis iki 200 mm, efektyviai sugeriantis vamzdžio išsiplėtimą ir susitraukimą dėl temperatūros pokyčių.

▶  Kompaktiška konstrukcija: erdvę taupanti konstrukcija, skirta montuoti siaurose vamzdžių galerijose.

▶  Lengvas montavimas ir reguliavimas: įrengti specialūs reguliavimo įtaisai, skirti tiksliai nustatyti apkrovą net ir vamzdžio veikimo metu.

▶  Ilgas tarnavimo laikas: visi pagrindiniai komponentai yra pagaminti iš aukščiausios kokybės medžiagų ir praeina griežtą kokybės patikrą.

Našumo privalumai

Techniniai parametrai

Taikymo laukai

Spyruoklinės pakabos atramos plačiai naudojamos pramonės sektoriuose, kuriuose keliami griežti vamzdžių poslinkio ir vibracijos reikalavimai:

▶  Šiluminių elektrinių ir atominių elektrinių garo ir vandens vamzdynų sistemos

▶  Naftos chemijos gamyklų perdirbimo vamzdynai

▶  Kriogeniniai vamzdynai SGD ir SND priėmimo terminaluose

▶  Krosnių ir kolonėlių vamzdynai naftos perdirbimo gamyklose

▶  Miesto centrinio šildymo vamzdynų tinklai

▶  Sanitariniai vamzdynai farmacijos ir maisto perdirbimo pramonei

Gamyba ir kokybės kontrolė

Mums priklauso pažangios gamybos linijos ir visa spyruoklinių pakabų bandymo įranga. Visiems gaminiams taikomos griežtos kokybės kontrolės procedūros:

1. Gaunamų žaliavų patikrinimas: spyruoklinio plieno, plieno plokščių ir kitų žaliavų cheminės sudėties analizė ir mechaninių savybių bandymai.

2.Spyruoklių gamyba ir bandymai: 100 % apkrovos ir suspaudimo bandymai kiekvienai spyruoklei.

3. Surinkimo patikra: gatavų mazgų matmenų patikrinimas ir apkrovos kalibravimas.

4. Mėginių ėmimo patikrinimas prieš pristatymą: atsitiktinis patikrinimas pagal nacionalinius standartus, siekiant užtikrinti vienodą produkto kokybę.

Tinkinimo paslaugos

Be standartinių gaminių, mes siūlome pritaikytus sprendimus pagal konkrečius klientų poreikius:

▶  Tinkamas spyruoklinių pakabų dizainas su specialiais apkrovos ir poslinkio reikalavimais

▶  Medžiagų pasirinkimas ekstremalioms darbo sąlygoms, pvz., aukštai temperatūrai, žemai temperatūrai ir korozinei aplinkai

▶  Pasirinktiniai nestandartiniai jungčių tipai ir montavimo matmenys

▶  Vamzdžių įtempių analizės ir pakabos parinkimo paslaugų teikimas
