Chemijos gamyklos pavasario palaikymas

Vamzdynų sistemos chemijos gamyklose veikia atšiauriomis sąlygomis, kai naudojamos korozinės terpės, kintamos aukštos ir žemos temperatūros, degi ir sprogi aplinka, taip pat griežti saugos reikalavimai. Įprastos spyruoklinės atramos yra linkusios į koroziją, nuovargio lūžimą ir prastėjimą tokiomis sunkiomis darbo sąlygomis, dėl kurių gali nutekėti vamzdynai, sugadinti įrangą ir net įvykti nelaimingi atsitikimai. Specialiai šioms sudėtingoms eksploatavimo sąlygoms sukurtas Chemical Plant Spring Support yra specialus pagalbinis produktas, galintis ilgą laiką stabiliai veikti sudėtingoje cheminėje aplinkoje.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

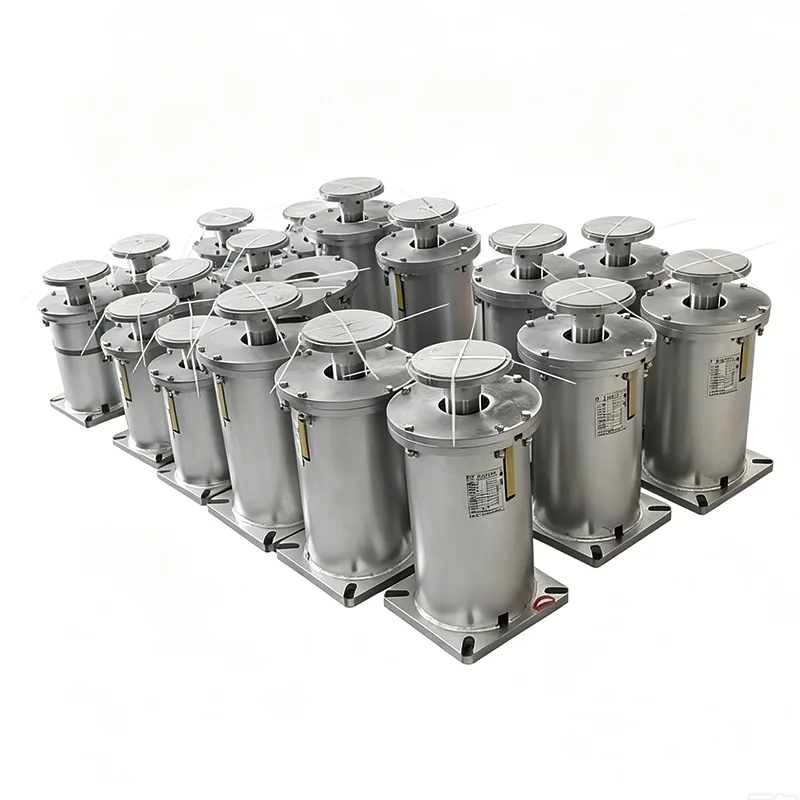

Cheminės gamyklos spyruoklinė atrama yra pagal užsakymą sukurta elastinė vamzdžių atrama, skirta išskirtinai chemijos pramonei. Jis daugiausia atlaiko dujotiekio savąjį svorį, kompensuoja poslinkį, kurį sukelia šiluminis plėtimasis ir susitraukimas, ir izoliuoja iš proceso įrangos perduodamą vibraciją.

Turėdama 14 metų patirtį kuriant ir gaminant cheminių vamzdžių atramų sistemas, Yangzhou Tianshun Pipeline tiekė produktus į daugiau nei 200 chemijos projektų visame pasaulyje, įskaitant didelio masto rafinavimo ir cheminės integracijos bazes, puikių cheminių medžiagų parkus ir farmacijos gamyklas.

Tikslinės dizaino savybės

▶  Puikus atsparumas korozijai: pritaikytos specialios medžiagos ir kelių sluoksnių antikorozinis apdorojimas, kad atlaikytų eroziją nuo rūgščių, šarmų, druskų ir kitų korozinių medžiagų.

▶  Sprogimui atspari konstrukcija: visi komponentai atitinka cheminio atsparumo sprogimui standartus ir nekyla kibirkšties susidarymo pavojaus.

▶  Puikus sandarinimo efektyvumas: su visiškai uždaru apsauginiu korpusu, kad į spyruoklinį mazgą nepatektų korozinių dujų ir skysčių.

▶  Platus temperatūros prisitaikymas: patikimai veikia dideliame temperatūros diapazone nuo -196 ℃ iki +550 ℃.

▶  Didelis apkrovos tikslumas: tiksliai sukalibruotas prieš pristatymą, apkrovos nuokrypis kontroliuojamas ±5 %.

▶  Priežiūros nereikalaujantis dizainas: paprasta ir tvirta konstrukcija įprastomis darbo sąlygomis nereikalauja reguliarios priežiūros.

Veikimo palyginimas su įprastomis spyruoklinėmis atramomis

Standartiniai techniniai parametrai

Tipiški taikymo scenarijai

Cheminės gamyklos spyruoklinė atrama plačiai taikoma įvairioms vamzdynų sistemoms chemijos įrenginiuose:

Vamzdynai rūgščių, šarmų, druskų ir kitų korozinių medžiagų transportavimui

Aukštos temperatūros ir aukšto slėgio technologiniai vamzdynai

Kriogeniniai skysčių vamzdynai (skystas deguonis, skystas azotas, skystas amoniakas)

Degiųjų ir sprogių medžiagų (benzino, dyzelino, gamtinių dujų) vamzdynai

Jungiamieji vamzdynai reaktoriams, šilumokaičiams, bokštams ir kitai technologinei įrangai

Nuotekų ir išmetamųjų dujų valymo vamzdynai

Gamyba ir kokybės kontrolė

Sukūrėme specialias cheminių produktų gamybos linijas. Visos chemijos gamyklos spyruoklinės atramos yra gaminamos griežtai laikantis aukščiausių chemijos pramonės standartų:

▶  Žaliavų įvežimo patikra: kiekviena žaliavų partija tikrinama dėl cheminės sudėties ir atsparumo korozijai.

▶ Tikslus apdirbimas: pagrindinės dalys apdorojamos CNC įranga, kad būtų užtikrintas matmenų tikslumas.

▶  Paviršiaus apdorojimas: taikomos kelios griežtos antikorozinės procedūros, užtikrinančios dangos sukibimą ir storį.

▶  Eksploatacinės savybės: kiekvienas įrenginys kalibruojamas apkrova ir nuovargio bandymas.

▶  Galutinė gamyklos patikra: pateikiami išsamūs kokybės sertifikatai ir medžiagų bandymų ataskaitos.

Mūsų kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, o visi produktai atitinka tarptautinius standartus, įskaitant CE, API ir ATEX.

Tinkinimo ir pagalbinės paslaugos

▶  Specialus medžiagų pritaikymas: yra produktų, pagamintų iš Hastelloy, Monel ir kitų specialių lydinių.

▶  Nestandartinis dizainas: pritaikyti produktai, sukurti pagal kliento brėžinius ir faktines darbo sąlygas.

▶  Sistemos sprendimai: integruotas projektavimas ir pilnas vamzdžių atraminių sistemų tiekimas chemijos gamykloms.

▶  Techninė tarnyba vietoje: gali būti išsiųsti profesionalūs inžinieriai, kurie patars dėl montavimo ir paleidimo.

▶  12 mėnesių garantija: sugedę gaminiai per garantinį laikotarpį bus pataisyti arba pakeisti nemokamai.

Norėdami gauti daugiau informacijos apie chemijos gamyklos pavasario palaikymą ir profesionalių atrankos patarimų, susisiekite su mūsų technine komanda.
