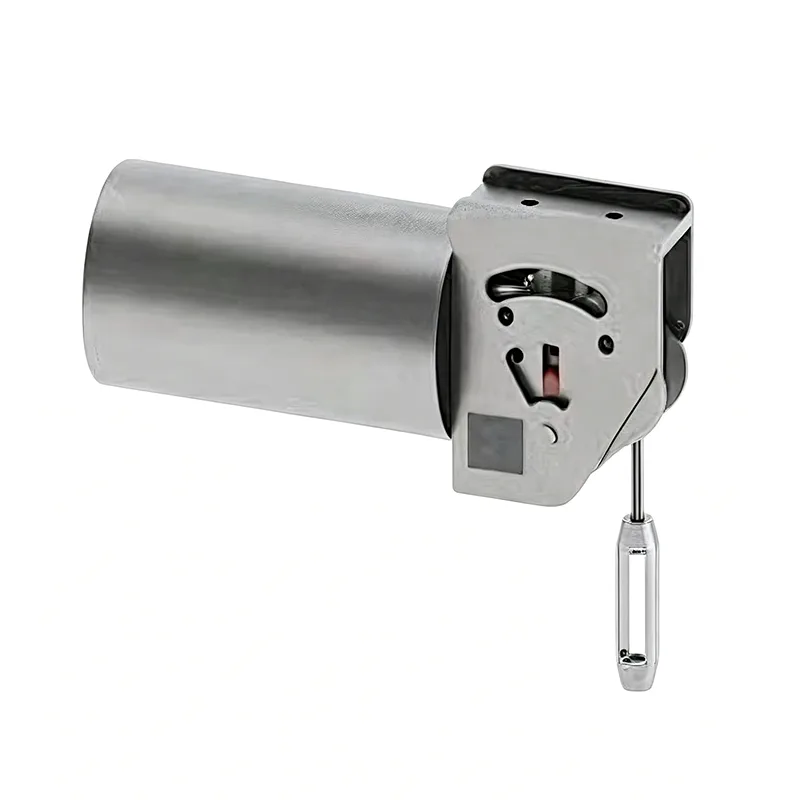

MSS SP-58 nuolatinė spyruoklinė kabykla

Yangzhou Tianshun Pipeline Technology Co., Ltd., įkurta 2012 m., eksportuoja produkciją į daugiau nei 40 pasaulio šalių ir turi didelę tarptautinių projektų pristatymo patirtį. MSS SP-58 Constant Spring Hanger yra eksportui skirtas gaminys, pagamintas griežtai laikantis Vožtuvų ir jungiamųjų detalių pramonės gamintojų standartizacijos draugijos (MSS) standarto SP-58, specialiai sukurtas tarptautiniams inžineriniams projektams, užsienio finansuojamiems projektams ir EPC generaliniams rangos projektams, atitinkantiems Amerikos standartines dizaino specifikacijas.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

MSS SP-58 standarto aiškinimas

MSS SP-58 yra Amerikos nacionalinis vamzdžių pakabų ir atramų standartas, taip pat autoritetingas standartas, plačiai priimtas tarptautinėje inžinierių bendruomenėje, suformuluotas Vožtuvų ir jungiamųjų detalių pramonės gamintojų standartizacijos draugijos.

Pagrindiniai standarto reikalavimai:

▶  Nurodo pastovios jėgos spyruoklių atramų ir pakabų projektavimo, gamybos ir bandymo reikalavimus

▶  Paaiškinami techniniai rodikliai, pvz., apkrovos pastovumas, medžiagos, patikra ir žymėjimas

▶  Tai palaikomas API ir ASME B31 serijos dujotiekio specifikacijų standartas

▶  Tai privalomas tarptautinių EPC projektų, užsienio finansuojamų projektų ir eksporto projektų reikalavimas

MSS SP-58 Constant Spring Hanger visiškai atitinka visus šio standarto techninius reikalavimus ir gali būti tiesiogiai naudojamas inžineriniams projektams pagal Amerikos standartų sistemą.

Techninis palyginimas: Amerikos standartas vs Kinijos nacionalinis standartas

MSS SP-58 Constant Spring Hanger yra aukštesnis už vietinius standartus pagal pastovumo, medžiagų atsekamumo ir tikrinimo reikalavimus ir atitinka griežtus tarptautinių projektų reikalavimus.

Gaminio techninės specifikacijos

Specialūs reikalavimai Amerikos standartiniams produktams ir mūsų sprendimams

Medžiagos atsekamumas

Visos plieno medžiagos yra perkamos iš Amerikos standartus sertifikuotų plieno gamyklų

Kiekviena plieninė plokštė ir apvalus strypas turi unikalų šilumos numerį

Pateikite visą medžiagų bandymo ataskaitą (MTR)

100% atsekama medžiagos cheminė sudėtis ir mechaninės savybės

Suvirinimo proceso valdymas

Atlikite suvirinimo procedūros specifikaciją / procedūros kvalifikacijos įrašą (WPS/PQR) pagal AWS D1.1

Suvirintojai dirba su sertifikatais ir reguliariai tikrinami

100 % magnetinių dalelių bandymas (MT) pagrindinėms apkrovą laikančioms siūlėms

Suvirinimo įrašai yra visiškai archyvuojami, atsekami iki suvirintojo ir datos

Griežtas gamyklos patikrinimas

Parengti patikrinimo bandymo planą (ITP)

Klientai gali nurodyti laikymo taškus (H taškai) ir liudytojų taškus (W taškai)

Viso eigos apkrovos bandymas kiekvienam gaminiui su išduotomis bandymo kreivėmis

Trečiųjų šalių tikrinimo agentūros (BV, SGS, TÜV) gali dalyvauti vietoje liudyti

Amerikos standartinė dengimo sistema

Smėliavimas nuo rūdžių pagal SSPC-SP10

Epoksidinis cinko gruntas + poliuretano viršutinis sluoksnis, sausos plėvelės storis ≥120 μm

Druskos purškimo bandymas ≥500 valandų, atitinkantis jūros aplinkos reikalavimus

Yra dangos bandymo ataskaita

Nuolatinis žymėjimas

Plieninis štampavimas ant gaminio korpuso: modelis, apkrova, poslinkis, šilumos numeris, pagaminimo data

Nerūdijančio plieno vardinė lentelė: įmonės pavadinimas, standartinis numeris, patikrinimo ženklas

Aiškus ir nuolatinis žymėjimas, atitinkantis projekto atsekamumo reikalavimus

Eksporto projekto pristatymo patirtis

Per pastaruosius 14 metų mūsų MSS SP-58 Constant Spring Kabykla buvo sėkmingai pristatyta daugeliui tarptautinių projektų:

▶  Pietryčių Azija: naftos chemijos projektai Singapūre, Indonezijoje, Malaizijoje

▶  Artimieji Rytai: naftos perdirbimo gamyklų projektai Saudo Arabijoje, JAE, Omane

▶  Afrika: elektrinių projektai Pietų Afrikoje, Egipte, Alžyre

▶  Pietų Amerika: energetikos projektai Brazilijoje, Argentinoje

▶  Europa ir Amerika: projektų rėmimas JAV, Jungtinėje Karalystėje, Vokietijoje

Tipiški atvejai:

▶  20 milijonų tonų per metus naftos perdirbimo projektas Artimuosiuose Rytuose: tiekiama daugiau nei 800 amerikietiškų standartinių spyruoklių atramų ir pakabų rinkinių, vienu metu buvo atlikta SGS patikra.

▶  SGD terminalo projektas Pietryčių Azijoje: amerikietiški standartiniai žemos temperatūros pastovios jėgos pakabos, praėjo BV trečiosios šalies patikra

▶  Afrikiečių elektrinės projektas: pagamintas pagal Amerikos standartus, pateikiami visi ITP ir MTR dokumentai

Kokybės sertifikavimo ir dokumentų sistema

Kvalifikacijos sertifikatai

ISO 9001:2015 kokybės vadybos sistemos sertifikavimas

Specialiosios įrangos gamybos licencija (slėginių vamzdynų komponentai)

Gali bendradarbiauti su klientais dėl PED, CE ir kitų sertifikatų

Pristatymo dokumentų paketas (standartas Amerikos standartiniams projektams)

Medžiagos bandymo ataskaita (MTR)

Suvirinimo procedūros specifikacija / procedūros kvalifikacijos įrašas (WPS/PQR)

Patikrinimo bandymų planas (ITP)

Kiekvieno gaminio apkrovos ir poslinkio bandymo kreivė

Magnetinių dalelių bandymo ataskaita (MT ataskaita)

Dangos bandymo ataskaita

Atitikties sertifikatas

Montavimo ir naudojimo vadovas (kinų ir anglų k.)

Išskirtinės paslaugos eksporto projektams

▶  Standartinis prijungimas: susipažinęs su ASME B31.1/B31.3, API ir kitomis Amerikos standartų sistemomis, tiksliai supranti techninius reikalavimus

▶  Dokumentų palaikymas: pateikite visus techninius dokumentus, reikalingus amerikietiškiems standartiniams projektams, koreguojamus pagal klientų šablonus

▶  Bendradarbiavimas tikrinant: bendradarbiaukite su klientais arba trečiųjų šalių tikrinimo agentūromis (SGS, BV, TÜV ir kt.) dėl gamyklos patikrinimo.

▶  Pakavimas ir transportavimas: eksportui pritaikyta medinė dėžutė be fumigacijos, tinkanti gabenti jūra ir oru

▶  Dokumentų paslauga: pateikite visą eksporto dokumentų rinkinį, įskaitant kilmės sertifikatą, prekių tikrinimo sertifikatą, muitinės deklaracijų medžiagą

▶  Techninė pagalba: techninė pagalba kinų ir anglų kalbomis, bendradarbiauti su EPC projekto techniniu paaiškinimu

▶  Pristatymo garantija: prioritetinis gamybos planavimas eksporto projektams, siekiant užtikrinti pristatymą laiku

MSS SP-58 Constant Spring Hanger yra patikimas pasirinkimas tarptautiniams inžineriniams projektams. Teikiame ne tik amerikietiškus standartus atitinkančius gaminius, bet ir viso proceso paslaugas nuo techninio prijungimo, dokumentų rengimo, bendradarbiavimo tikrinant iki eksporto logistikos, užtikriname sklandų Jūsų eksporto projektų pristatymą.
