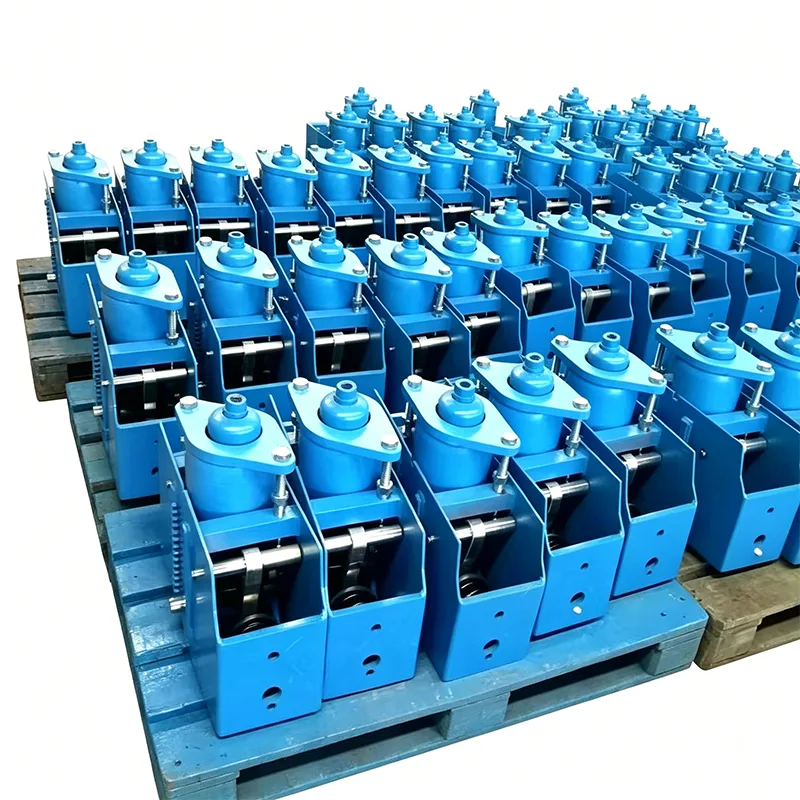

Didelės apkrovos pastovi spyruoklinė pakaba

Didelės apkrovos pastovi spyruoklinė pakaba yra pagrindinis komponentas, skirtas valdyti poslinkį ir apkrovą pramoninėse vamzdynų sistemose. Esant darbo aukštai temperatūrai ir aukštam slėgiui, vamzdynai sukelia šiluminį plėtimąsi ir susitraukimą dėl temperatūros pokyčių. Jei poslinkio metu pasikeis atraminė jėga, tai sukels dujotiekio įtempių koncentraciją ir kelia grėsmę saugiam sistemos veikimui. Mūsų didelės apkrovos pastovi spyruoklinė pakaba sukurta remiantis momentų pusiausvyros principu. Jis gali nepertraukiamai išvesti stabilią atraminę jėgą per visą dujotiekio vertikalaus poslinkio eigą, efektyviai išvengdamas vamzdynų ir prijungtos įrangos sugadinimo dėl papildomo įtempimo.

Yangzhou Tianshun Pipeline Technology Co., Ltd., įkurta 2012 m., daugiausia dėmesio skyrė vamzdynų atramų ir pakabų sričiai, sukaupusi 14 metų gamybos ir taikymo patirtį. Mūsų gaminiai aptarnavo pagrindinius energetikos, naftos chemijos, energetikos ir kitų pramonės šakų projektus daugiau nei 40 pasaulio šalių ir pelnė ilgalaikį stabilios kokybės klientų pasitikėjimą atpirkimu.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Pagrindinis darbo principas

Didelės apkrovos pastoviosios spyruoklinės pakabos bendras dizainas iš dvigubos svirties mechanizmo ir spiralinės spyruoklės agregato užtikrina pastovią jėgos išvestį, pagrįstą mechaniniu momentų pusiausvyros principu:

▶  Momento pusiausvyros mechanizmas: kai dujotiekis sukuria šiluminį poslinkį, spyruoklių mazgas perduoda sukimo momentą per svirties mechanizmą, išlaikant apkrovos momentą ir spyruoklės momentą visada subalansuotą

▶  Kumštelio kreiptuvo kompensavimas: įtaisyta tiksli kumštelio kreipiklio konstrukcija kompensuoja apkrovos svyravimus, atsirandančius dėl mechaninės trinties ir gamybos nukrypimų

▶  Eksto indikatoriaus įtaisas: įrengtas vizualizuotas poslinkio indikatorius, kuris gali stebėti dujotiekio poslinkį realiuoju laiku, palengvinantis montavimą ir reguliavimą vietoje

Techniniai parametrai

Pagrindinės produkto savybės

1. Stabilios apkrovos pastovumo charakteristikos

Pastovios didelės apkrovos spyruoklinės pakabos apkrovos nuokrypis per visą eigą kontroliuojamas ± 5 %, o tai viršija nacionalinio standarto reikalavimus. Dėl kelių diskų spyruoklių derinio ir tikslios mechaninės konstrukcijos jis užtikrina, kad dujotiekis visada gautų vienodą atramą šiluminio poslinkio metu, todėl iš esmės pašalinama įtempių koncentracijos rizika.

2. Puikus prisitaikymas prie didelių apkrovų sąlygų

Optimaliai suprojektuotas didelės apkrovos vamzdynų sistemoms, laikantis rėmas pagamintas iš Q345B didelio stiprumo konstrukcinio plieno, o spyruoklinis cilindras suformuotas vientisai besisukant, pašalinant paslėptus periferinių suvirinimo siūlių pavojus. Produktas gali atlaikyti maksimalią 1000 kN apkrovą, tenkindamas didelės apkrovos vamzdynų reikalavimus didelėse elektrinėse, perdirbimo įrenginiuose ir kituose įrenginiuose.

3. Patogus montavimas ir priežiūra

▶  Įrengtas krovinio fiksavimo įtaisas, skirtas spyruoklei užfiksuoti montuojant ir transportuojant, kad būtų išvengta atsitiktinio pasislinkimo

▶  Apkrovą vietoje galima tiksliai sureguliuoti ±10 %, kad būtų galima prisitaikyti prie faktinių darbo sąlygų nukrypimų

▶  Standartizuotos jungčių sąsajos, suderinamos su įvairiomis vamzdynų montavimo formomis

▶  Modulinė konstrukcija, patogus besidėvinčių dalių keitimas

4. Visas darbo sąlygų aprėptis

Produktas gali prisitaikyti prie darbinės temperatūros diapazono nuo -20 ℃ iki 450 ℃. Specialioms darbo sąlygoms, tokioms kaip žemos temperatūros SGD ir aukštos temperatūros garai, galima pritaikyti atitinkamas aukštai arba žemai temperatūrai atsparias medžiagas, kad būtų užtikrintas veikimo patikimumas ekstremaliose aplinkose.

Gaminio techninės specifikacijos

Gamybos ir kokybės kontrolės užtikrinimas

Turime visą gamybos ir testavimo sistemą, kuri užtikrina patikimą kiekvienos didelės apkrovos pastovios spyruoklinės pakabos veikimą:

▶  Automatizuota gamybos įranga: aprūpinta automatinėmis silfonų gamybos linijomis ir įvairia formavimo bei apdorojimo įranga, skirta standartizuotai pagrindinių procesų gamybai.

▶  Tobula testavimo sistema: kiekvienas gaminys prieš pristatymą išbandomas apkrovos ir poslinkio bandymais ir išduodamos patikrinimo ataskaitos

▶  Profesionali techninė komanda: turėti technikų grupę, kuri daugelį metų užsiima MTTV ir vamzdynų atramų bei pakabų gamyba

▶  Medžiagų atsekamumo valdymas: visos žaliavos, pvz., spyruoklinis plienas ir konstrukcinis plienas, yra iš įprastų plieno gamyklų, turinčios atsekamus medžiagų kokybės sertifikatus

Aptarnavimas ir palaikymas

▶  Techninis palaikymas prieš pardavimą: profesionali pardavimų komanda, susipažinusi su įvairiomis darbo sąlygų programomis, gali pateikti pasirinkimo pasiūlymus ir techninius sprendimus pagal dujotiekio parametrus

▶  Tinkintos paslaugos: palaikykite gaminio pritaikymą specialioms apkrovoms, specialiems poslinkiams ir specialioms montavimo formoms

▶  Garantija po pardavimo: pateikite montavimo nurodymus ir technines konsultacijas bei nedelsdami reaguokite į gaminio kokybės problemas

▶  Pristatymo ciklas: įprasti modeliai yra sandėlyje, o pritaikyti produktai pristatomi pagal sutartą ciklą
