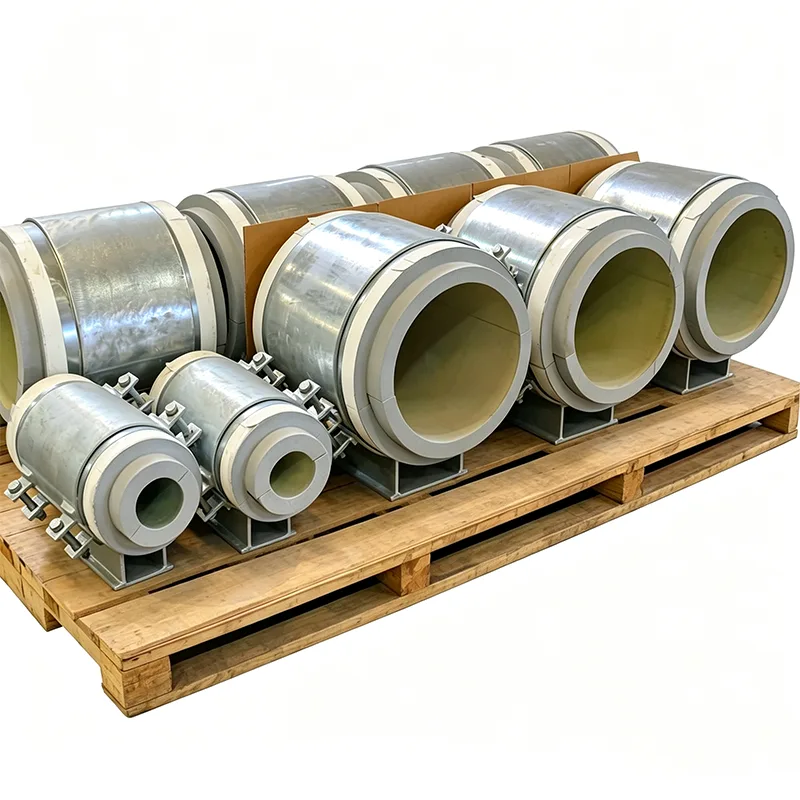

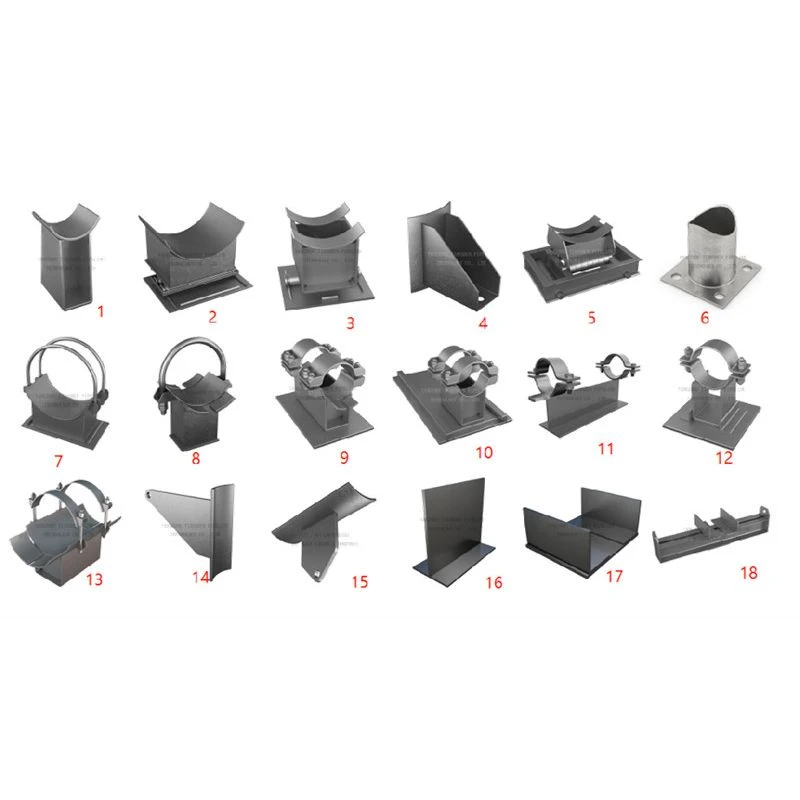

Šaltos batų izoliuotos vamzdžių atramos

Kai vamzdis teka terpę esant minusinei temperatūrai, kiekvienas metalo kontaktas su laikančia konstrukcija tampa trumpuoju jungimu. Šaltis keliauja žemyn plienu, atšaldo atraminę siją ir ištraukia drėgmę iš oro. Rezultatas – ledas ant konstrukcijos, lašantis vanduo ir korozija, galinti pažeisti atramą dar gerokai anksčiau, nei pačiame vamzdyje atsiranda kokių nors problemų. Šaltas batas sustabdo tą įvykių grandinę prie šaltinio.

„Yangzhou Tianshun“ nuo 2012 m. gaminame šalto bato izoliuotas vamzdžių atramas etileno terminalams, amoniako šaldymo įrenginiams, šaldyto vandens tinklams ir SGD rezervuarų antrinėms izoliacinėms zonoms. Darbo principas nepasikeitė: tarp šalto vamzdžio ir šilto plieno įkiškite termiškai atsparų, tačiau struktūriškai standų bloką. Inžinerinis iššūkis – ir skirtumas tarp šalto bato, kuris veikia penkerius metus, ir to, kuris laikosi tris dešimtmečius – yra tas, kaip tas blokas yra sulaikomas, sandarinamas ir priderinamas prie konkrečių šalto naudojimo sąlygų.

Kaip šaltas batas nutraukia šiluminį kelią

Kontūrinio metalinio lopšio viduje yra šaltas vamzdis, tačiau jis tiesiogiai neliečia lopšio plieno. Vietoj to, didelio tankio izoliacijos blokas atlaiko vamzdžio svorį. Tas blokas pasirenkamas ne tik dėl šilumos laidumo, bet ir dėl stiprio gniuždymo esant žemiausioje darbo temperatūroje. Daugeliui darbų iki -196°C naudojame korinį stiklą arba didelio tankio PIR. Blokas yra apdirbtas taip, kad vienoje pusėje atitiktų išorinį vamzdžio skersmenį, o kitoje - bato pagrindo plokštę, užtikrinant visišką paviršiaus kontaktą ir be taškinės apkrovos.

Šaltojo bato izoliuotų vamzdžių atramų šoninės sienelės apgaubia izoliacijos bloką iš visų keturių pusių. Tai daro du dalykus: neleidžia blokui pasislinkti, kai vamzdis juda iš šono, ir apsaugo izoliaciją nuo mechaninių pažeidimų. Plieninė pagrindo plokštė, esanti po bloku, yra vienintelis apkrovos kelias į konstrukciją, o kadangi blokas yra ištisinis vientisas sluoksnis, nėra tiesioginio laidumo kelio nuo metalo iki vamzdžio – nutrūko šalčio tiltelis.

Išsaugokite drėgmę ilgą laiką

Ant šalto vamzdžio bet koks garų barjero tarpas tampa kondensacijos tašku. Vanduo kaupiasi, užšąla ir plečiasi, galiausiai sunaikindamas izoliaciją iš vidaus. Mūsų šaltų batų dizainas tai sprendžia trimis būdais:

Pats izoliacijos blokas yra uždarų porų, todėl vandens garų pralaidumas labai mažas, net jei išorinis apvalkalas yra pažeistas.

Aplink bato korpusą pateikiame ištisinį metalinį apvalkalo profilį. Ant vamzdžio izoliacijos vietoje uždėtą garų barjerą galima užsandarinti tiesiai prie šio apvalkalo klijais arba juostele, taip sukuriant vientisą apvalkalą.

Įrengiant lauke arba praplovimo vietose, tarp batų šoninės sienelės ir vamzdžio izoliacijos apvalkalo prie sąsajos užtepame lankstaus sandariklio rutuliuką, pridedant antrinį drėgmės barjerą.

Medžiagos, kurios išlieka kietos žemoje temperatūroje

Šaltojo bato konstrukcinės plieninės dalys šaltos neturi tapti trapios. Standartinis konstrukcinis anglinis plienas praranda tvirtumą gerokai virš užšalimo. Šaltų batų korpusams ir pagrindo plokštėms naudojame:

Žemos temperatūros anglinis plienas (ASTM A350 LF2 arba lygiavertis), skirtas eksploatuoti iki -46°C.

Austenitinis nerūdijantis plienas (304L, 316L), skirtas kriogeniniam naudojimui iki -196°C, kur anglinis plienas būtų trapus.

Viso laikančiojo plieno EN 10204 3.1 tipo sertifikate nurodytos Charpy smūgio bandymo vertės esant minimaliai projektinei temperatūrai. Varžtai yra A320 L7 arba nerūdijantys, parenkami taip, kad atitiktų korpuso medžiagą.

Prisitaikymas prie šalto susitraukimo

Šaltasis vamzdis susitraukia. 20 metrų nerūdijančio plieno linija, aušinanti nuo aplinkos iki -162°C, susitraukia daugiau nei 30 milimetrų. Jei šaltasis batas tvirtai pritvirtintas prie konstrukcijos, šis judėjimas persikelia į vamzdžio sienelę kaip ašinis įtempis. Tai sprendžiame integruodami mažos trinties slydimo plokštę į šalto bato pagrindą. Poliruotas nerūdijančio plieno lakštas yra pritvirtintas prie izoliacijos bloko apatinės pusės arba pagrindo plokštės viršaus, o prie priešingo paviršiaus pritvirtinamas PTFE arba grafitu impregnuotas padas. Tada batas gali slysti su vamzdžiu, išlaikant šiluminę pertrauką. Slydimo paviršius yra tokio dydžio, kad atitiktų visą judėjimo nuo šalto iki aplinkos diapazoną su saugos atsarga.

Kas yra su šaltų batų užsakymu

Kiekvienas mūsų siunčiamas šalto bato izoliuotas vamzdžių atramas yra paremtas dokumentų paketu, atitinkančiu EPC patikros reikalavimus:

EN 10204 Tipas 3.1 visoms plieninėms dalims su žemos temperatūros smūgio bandymo ataskaitomis.

Izoliacijos blokų duomenų lapai, rodantys šilumos laidumą ir gniuždymo stiprumą projektinėje šaltoje temperatūroje.

Matmenų ataskaitos, patvirtinančios bloko storį, batų poslinkį (jei yra) ir pagrindo plokštės matmenis.

Trinties bandymo sertifikatų slydimo plokštės koeficientas, kai taikoma.

Programos

SGD ir NGL vamzdynų atramos terminaluose ir skystinimo gamyklose

Etileno, propileno ir skysto amoniako laikymo ir perdavimo linijos

Atšaldyto vandens ir sūrymo vamzdžių stovai rajoninio aušinimo ir duomenų centruose

Šaldymo linijos maisto perdirbimo ir šaldymo patalpose

Kriogeninių vamzdžių galerijos oro atskyrimo įrenginiuose

Kodėl Tianshun už šaltus batus?

Šaltas batas yra mažas komponentas, turintis didelį poveikį. Jei jis sugenda, pažeidžiama visa izoliacijos sistema, o susidaręs ledas gali perkrauti vamzdžių stelažus. Mūsų inžinieriai nesirenka standartinio bloko ir tikisi, kad jis tinka – jie kryžmiškai patikrina jūsų vamzdžio dydį, izoliacijos specifikacijas, projektinę temperatūrą ir konstrukcines apkrovas, o tada sukonfigūruoja batą, kuris be kompromisų išlaikytų izoliacijos apvalkalą. Daugiau nei 70% mūsų klientų pateikia pakartotinius užsakymus, nes žino, kad jų gauti šalti batai veiks tiksliai taip, kaip skaičiuojama nuo pirmo atvėsimo iki paskutinio.

DUK

Kl.: Kokią žemiausią temperatūrą gali atlaikyti šalti batai?

A: Iki -196°C SGD ir skystam azotui. Skystam heliui naudojame specializuotas medžiagas – susisiekite su mūsų komanda.

Klausimas: Ar galite suderinti esamas izoliacijos specifikacijas ir garų barjero detales?

A: Taip. Apdorojame izoliacijos bloką pagal jūsų vamzdžio OD ir izoliacijos storį, o apvalkalo sandarinimo sąsają galime sukonfigūruoti pagal jūsų dangos tipą.

Kl.: Ar man reikia sumontuoti atskirą slydimo plokštę, ar ji įmontuota į batą?

A: Gamybos metu galime integruoti slydimo plokštę. Jūs gaunate vieną agregatą, kuris tvarko ir terminį pertrauką, ir ašinį judėjimą.

Kl .: Kaip išvengti ledo susidarymo ant metalinių batų dalių?

A: Šalti plieniniai paviršiai yra izoliuoti nuo aplinkos oro vietoje naudojama izoliacija ir apvalkalu, kurie nuolat eina per bato korpusą. Suteikiame sandarinimo profilius; aikštelės įgula sandarina kraštus.
