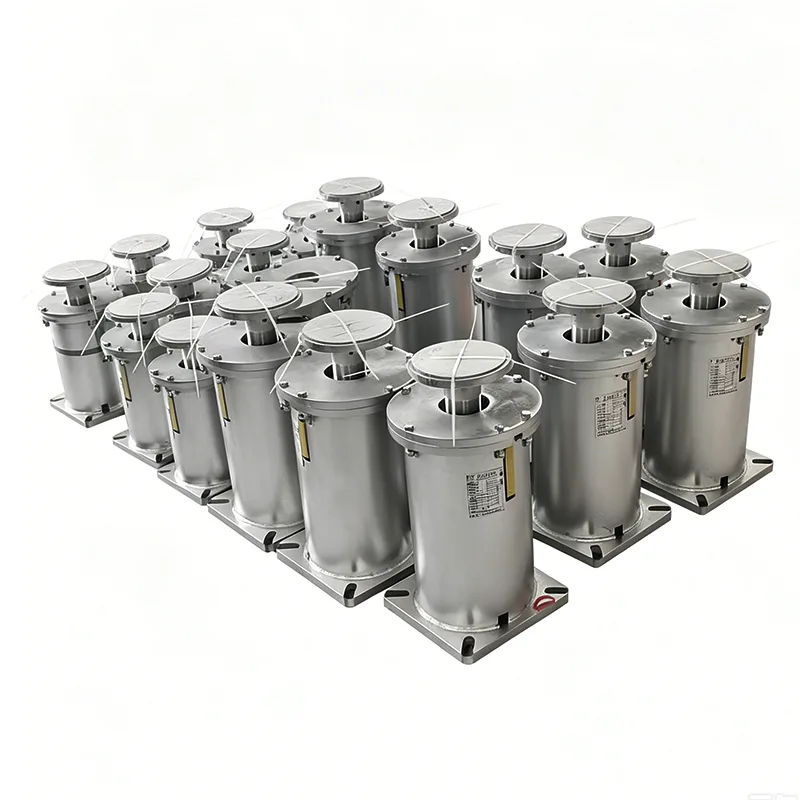

F tipo spyruoklinė pakaba

F tipo spyruoklinė kabykla yra standartinė pakabinama spyruoklinė atrama, kurią sukūrė „Yangzhou Tianshun Pipeline“, remdamasi 14 metų pramonės patirtimi, taip pat tai yra vienas plačiausiai naudojamų spyruoklinių pakabų modelių pasaulinėje pramoninių vamzdynų srityje. Nuo gamybos pradžios 2012 m. mes pagaminome daugiau nei 2 milijonus F tipo spyruoklinių pakabų, eksportavome į 45 šalis ir regionus ir aptarnavome daugiau nei 300 didelio masto pramonės projektų visame pasaulyje. Šis modelis yra sukurtas visiškai laikantis tarptautiniu mastu pripažintų standartų ir užtikrina 100% pakeičiamumą su to paties modelio gaminiais iš pagrindinių pasaulinių gamintojų.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Projektavimo pagrindas ir taikomi standartai

F tipo spyruoklinė pakaba yra griežtai suprojektuota ir pagaminta pagal šiuos tarptautinius standartus, kad būtų užtikrintas jos universalumas ir suderinamumas visame pasaulyje:

▶ ANSI/HG 20644-1998 kintamos spyruoklinės atramos ir pakabos

▶  GB/T 17116.1-2018 Vamzdžių atramos ir pakabos. 1 dalis. Techninės specifikacijos

▶  ASME B31.3 proceso vamzdynai

▶  DIN 2545 vamzdžių spyruoklinės pakabos

▶  API RP 551 Vamzdžių atramų ir pakabų projektavimas ir montavimas

Visi gaminiai išlaikė ISO 9001:2015 kokybės valdymo sistemos sertifikatą, o trečiosios šalies sertifikavimo dokumentus, tokius kaip CE ir API, galima pateikti paprašius.

Struktūrinė sudėtis ir veikimo principas

F tipo spyruoklinė kabykla turi viršutinės pakabinamos konstrukcijos dizainą, sujungtą su pastato konstrukcija per viršutinę kėlimo kilpą ir su vamzdynu per apatinį pakabos strypą. Kai vamzdynas patiria vertikalų šiluminį poslinkį, spyruoklė atitinkamai išsiplečia ir susitraukia, automatiškai reguliuodama atraminę jėgą ir tolygiai perduodama dujotiekio apkrovą konstrukcijai, kad būtų išvengta įtempių koncentracijos.

Standartinį gaminį sudaro šie komponentai:

▶  Viršutinis korpusas: štampuotas iš Q345B plieno plokštės

▶  Cilindrinė spiralinė spyruoklė: pagaminta iš 60Si2MnA legiruotojo spyruoklinio plieno

▶  Apkrovos indikatoriaus plokštelė: aiškiai pažymėta apkrovos ir poslinkio skalėmis

▶  Reguliavimo sraigtinis strypas: yra M16-M36 specifikacijų, kad būtų galima reguliuoti apkrovą vietoje

▶  Viršutinė ir apatinė sujungimo antgaliai: Pagaminta kalimo būdu, siekiant didesnio stiprumo

▶  Fiksuojamosios veržlės: dviguba veržlė, apsauganti nuo atsipalaidavimo

Visos serijos apkrovos ir poslinkio specifikacijos

Pagrindiniai našumo pranašumai ir išmatuoti duomenys

Aukščiau pateikti duomenys yra iš 100% pilnų įmonės laboratorijos patikrinimų įrašų. Kiekvienam gaminiui prieš išsiunčiant atliekamas griežtas apkrovos bandymas ir poslinkio kalibravimas.

Taikomi scenarijai ir diegimo metodai

F tipo spyruoklinė kabykla tinka daugumos pramoninių vamzdynų sistemų pakabinimui, ypač šiais atvejais:

Garo-vandens vamzdynų sistemos elektrinėse

Proceso vamzdynai naftos chemijos pramonėje

Miesto centrinio šildymo vamzdynų tinklai

Gamtinių dujų magistraliniai vamzdynai

Farmacijos ir maisto perdirbimo vamzdynai

Bendrieji pramonės įrenginių vamzdynai

Šiam modeliui galimi trys diegimo būdai:

Viengubo sriegimo pakaba: tinka pavieniams vamzdynams

Dviguba pakaba: tinka didelės apkrovos vamzdynams

Lygiagretus montavimas: tinka itin didelės apkrovos vamzdynams

Gamybos procesas ir kokybės kontrolė

Siekdami užtikrinti stabilią kiekvienos F tipo spyruoklinės pakabos kokybę, sukūrėme viso proceso atsekamumo sistemą nuo žaliavų iki gatavų gaminių:

▶  Žaliavų kontrolė: visas plienas tiekiamas iš pirmaujančių plieno gamyklų, tokių kaip „Baosteel“ ir „Angang“. Prie kiekvienos medžiagų partijos pridedamas originalus medžiagos sertifikatas ir atliekama spektrinės analizės patikra.

▶  Spyruoklių gamyba: suvyniota naudojant iš Vokietijos importuotas CNC spyruoklines mašinas ir apdorota trimis terminio apdorojimo procesais, kad būtų visiškai pašalintas vidinis įtempis.

▶  Suvirinimo procesas: taikomas suvirinimas, apsaugotas anglies dioksido dujomis. Visoms suvirintoms siūlėms atliekama 100% vizualinė apžiūra ir mėginių ėmimo neardomieji bandymai.

▶  Paviršiaus apdorojimas: trys rūdžių šalinimo smėliasrove procesai → epoksidinis cinko turtingas gruntas → poliuretano viršutinis sluoksnis, kurio bendras dangos storis ≥120 μm.

▶  Pagaminto gaminio patikra: kiekvienam produktui atliekamas pilnos eigos apkrovos bandymas ir išduodami visi kokybės sertifikavimo dokumentai.

Pagalbinės paslaugos ir pristatymo garantija

▶  Greitas pristatymas: standartiniai modeliai yra sandėlyje ir gali būti išsiųsti per 72 valandas.

▶  Pasirinkimo palaikymas: teikiama nemokama dujotiekio įtempių analizė ir atramos / pakabos pasirinkimo skaičiavimas.

▶  Tinkinimo paslauga: sujungimo matmenys ir paviršiaus apdorojimo metodai gali būti koreguojami pagal kliento reikalavimus.

▶  Aptarnavimas vietoje: profesionalūs inžinieriai siunčiami vadovauti montavimui ir paleidimui.

▶  Garantinis aptarnavimas: 12 mėnesių garantinis laikotarpis su nemokamu nekokybiškų gaminių taisymu arba pakeitimu garantiniu laikotarpiu.

Norėdami gauti daugiau techninės informacijos apie F tipo spyruoklinę pakabą arba gauti pasiūlymą, susisiekite su mūsų pardavimo komanda.

Dažnai užduodami klausimai (DUK)

Kl.: Ar F tipo spyruoklinę pakabą galima pakeisti su kitų gamintojų to paties modelio gaminiais?

A: Taip. Mūsų gaminiai yra griežtai suprojektuoti ir pagaminti pagal tarptautinius standartus. Montavimo matmenys ir veikimo parametrai visiškai atitinka tų pačių modelių gaminius iš pagrindinių pasaulio gamintojų ir gali būti tiesiogiai pakeisti naudoti.

K: Kokia yra maksimali šio gaminio veikimo temperatūra?

A: Standartinių gaminių darbinės temperatūros diapazonas yra nuo -20 ℃ iki +450 ℃. Aukštos temperatūros sąlygomis, viršijančiomis 450 ℃, galime pasiūlyti specialius modelius, naudojančius aukštai temperatūrai atsparų spyruoklinį plieną.

Klausimas: Ar galite apdoroti karšto cinkavimo paviršių?

A: Taip. Be standartinės dažų dangos, taip pat siūlome įvairius paviršiaus apdorojimo būdus, tokius kaip karštasis cinkavimas ir miltelinis dažymas, kad prisitaikytume prie įvairios korozinės aplinkos.
