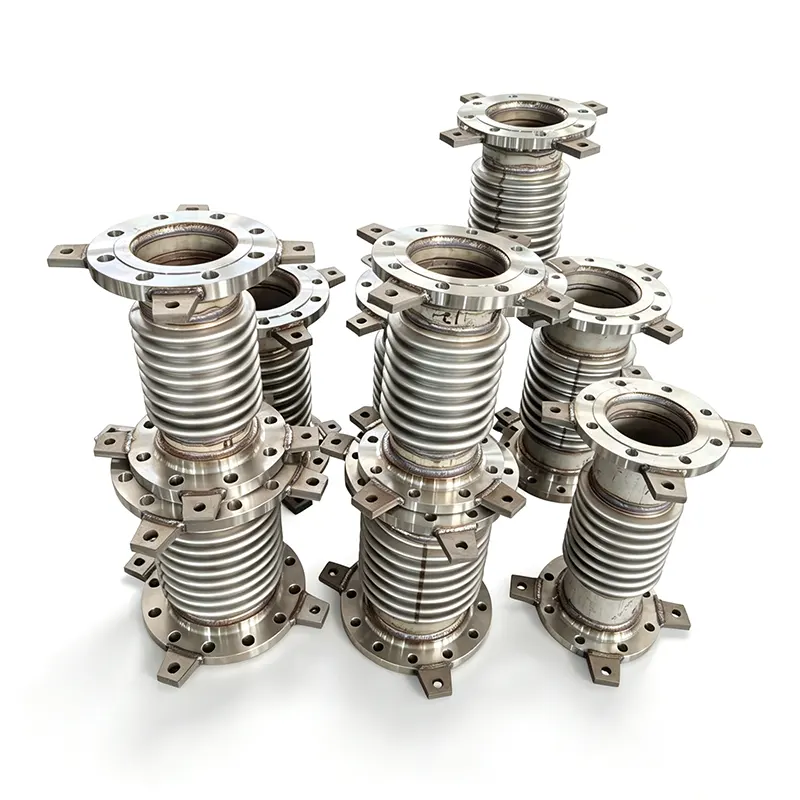

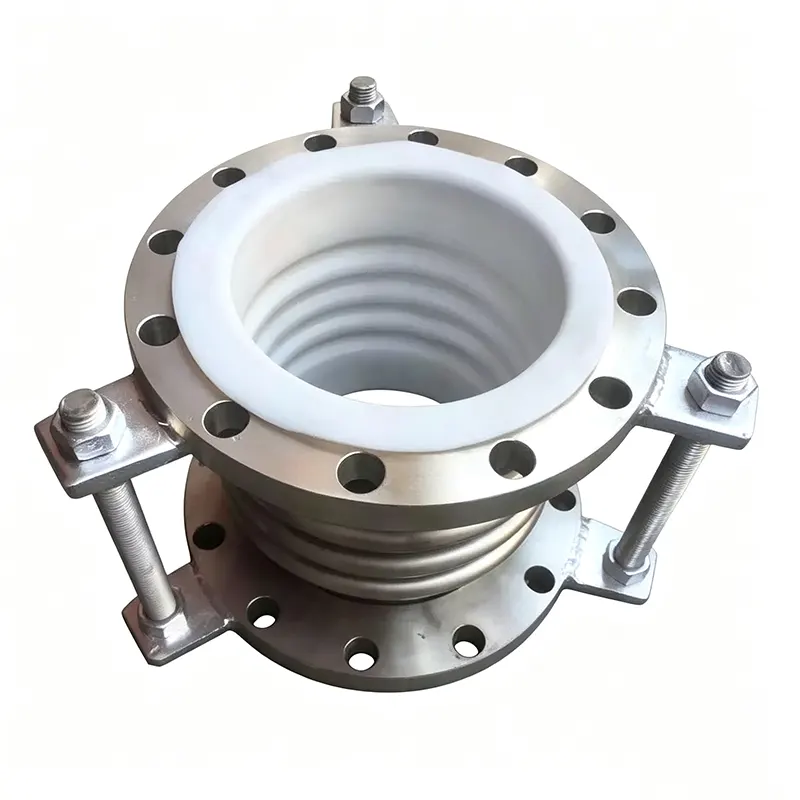

Metalo dumplių išsiplėtimo jungtis

Yangzhou Tianshun gamina metalines silfonines kompensacines jungtis nuo 2012 m. Sukaupę 14 metų patirtį ir 35 000 m² gamyklą, kurioje dirba daugiau nei 100 kvalifikuotų darbuotojų, tiekiame standartinius ir visiškai pritaikytus dizainus daugiau nei 45 šalyse. Mūsų kompensacinės jungtys yra pagamintos pagal EJMA standartus ir palaikomos medžiagų atsekamumu, 100 % neardomuoju bandymu ir kiekvieno įrenginio hidrostatinio atsparumo bandymais.

Kodėl patikimumas įtraukiamas į dizainą, o ne tik į brošiūrą

Nuovargio tarnavimo laikas apskaičiuotas, o ne numanomas

Ciklo trukmė nustatoma pagal EJMA gaires, taikomas faktiniam veikimo apvalkalui – vienu metu apimantis ašinius, šoninius ir kampinius judesius. Standartinės konstrukcijos tikrinamos 1 000, 3 000 arba 5 000 pilnų ciklų, užtikrinant, kad jungtis veiktų taip, kaip numatyta per visus terminius ciklus, o ne tik popieriuje.

Medžiagos vientisumas, pagrįstas dokumentais

Kiekviena silfoninės medžiagos šiluma – SS304, SS316L, SS321, Inconel 625 arba Hastelloy – yra su pilno malūno sertifikatais ir atsekamumo įrašais. Korozinėms paslaugoms, tokioms kaip FCCU katalizatoriaus linijos ar cheminis pernešimas, rekomenduojame ir sandėliuoti lydinius, kuriuose yra daug nikelio, kurie atsparūs chlorido įtempių korozijos įtrūkimams.

Daugiasluoksnė konstrukcija su įmontuota signaline lempute

Kai to reikalauja slėgis ar saugumas, naudojame kelių sluoksnių silfonus, o ne viensluoksnes. Sluoksniuota struktūra prideda tvirtumo, išlaiko lankstumą ir užtikrina saugumą: jei vidinis sluoksnis kada nors perforuoja, išorinis sluoksnis laikinai palaiko slėgį, kol per signalinės lemputės angą aptinkamas nuotėkis – nuspėjama priežiūra, o ne neplanuotas išjungimas.

Suvirinimo siūlės, kurios praeina 100 % NDT

Silfono išilginės ir periferinės siūlės, taip pat tvirtinimo siūlės yra 100 % rentgenografiškai (RT) arba skvarbiai (PT) ištiriamos. Mūsų vidaus suvirintojai laikosi kvalifikuotų procedūrų, o prieš išsiunčiant kiekvienas įrenginys yra hidrostatiškai išbandomas esant 1,5 karto didesniam slėgiui. Jokio mėginių ėmimo – kiekviena jungtis palieka gamyklą su savo bandymo ataskaita.

Stabilumas prieš svirduliavimą ir rezonansą

Stulpelio slinkimo ir plokštumos sulinkimo išvengiama dėl tinkamai apskaičiuoto vidutinio kvadratinio slėgio įtempio ir įrodytų apsaugos nuo svirdulio savybių. Viduje srauto įdėklai sumažina turbulenciją, eroziją ir srauto sukeltą vibraciją; išoriniai dangteliai arba sujungimo strypai yra skirti apsaugoti silfono elementą ir nukreipti judėjimą – ne tik pridedami kaip standartiniai priedai, bet ir pritaikyti konkrečiai paslaugai.

Techninė apimtis

Tipai, atitinkantys vamzdžių apkrovas, o ne tik katalogo kodus

Ašinės silfoninės kompensacinės jungtys – skirtos tiesioginiam šiluminiam plėtimuisi, kai inkarai ir kreiptuvai susidoroja su slėgio trauka.

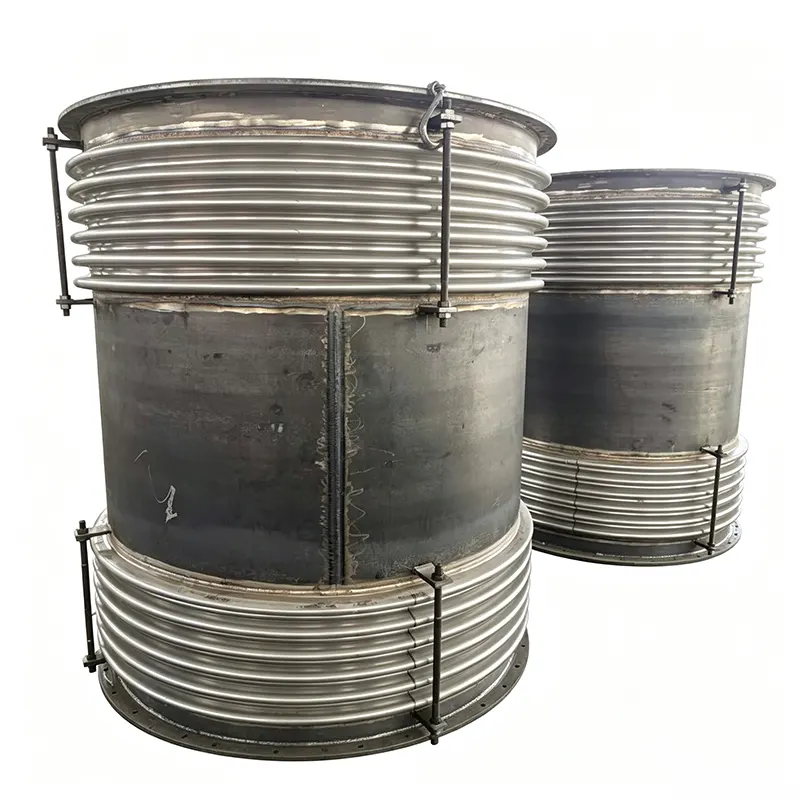

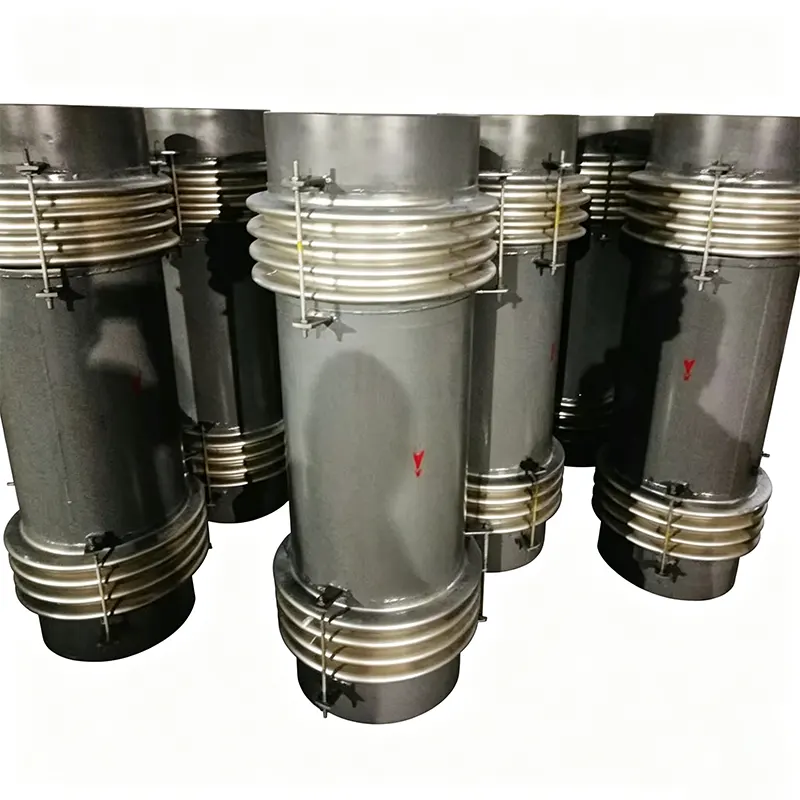

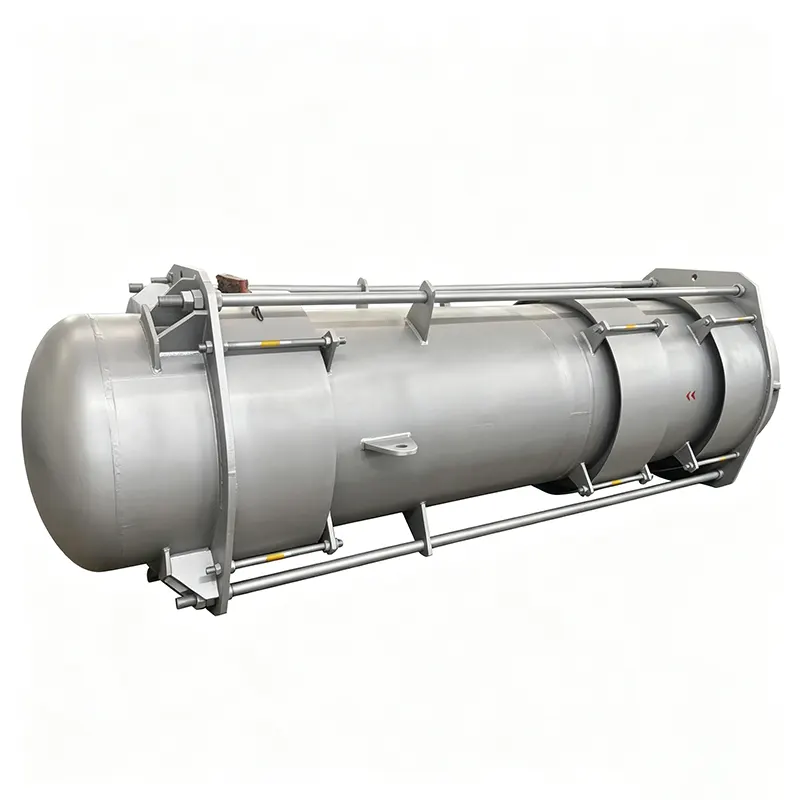

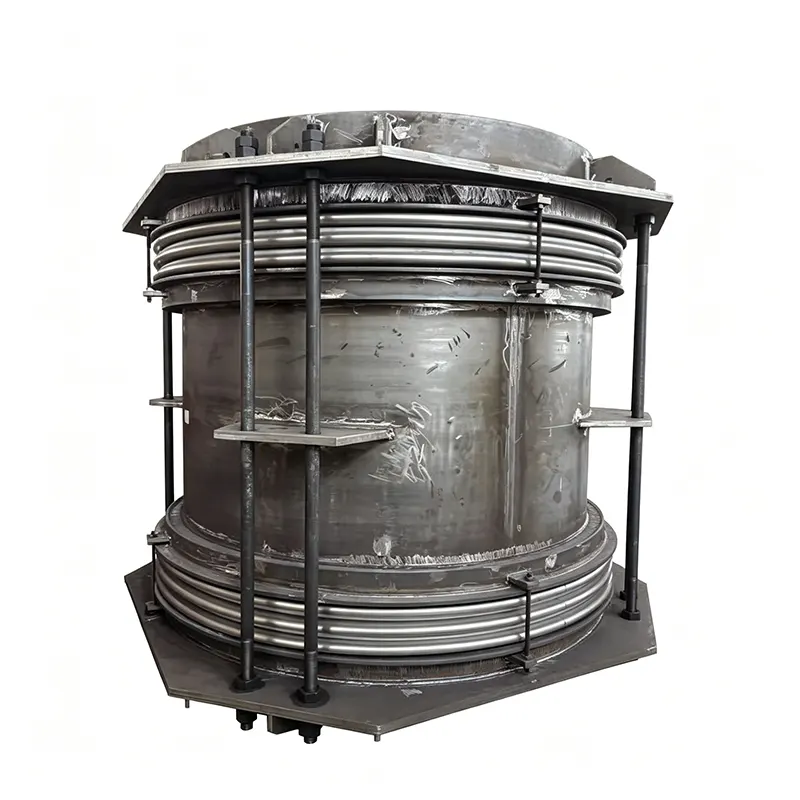

Universalios kompensacinės jungtys (pririštos) – sugeria didelius šoninius ir kampinius judesius su vairo traukėmis, paimdamos slėgio trauką; plačiai naudojamas siurblinėse visoje Pietryčių Azijoje, siekiant apsaugoti siurblių korpusus.

Šarnyrinės silfoninės jungtys – apriboja judėjimą iki vienos kampinės plokštumos, idealiai tinka Z formos vamzdžio kojelės išsiplėtimui sugerti, tuo pačiu sulaikant slėgio trauką.

Gimbalinės kompensacinės jungtys – leidžia kampuoti judėjimą keliose plokštumose, dažnai suporuotos į rinkinius, kad sugertų sudėtingus vamzdynų sistemos judesius.

Subalansuotos kompensacinės jungtys – pašalinkite slėgio traukos jėgą ant prijungtų įrenginių, tokių kaip turbinos ir šilumokaičiai, ypač kai dumplių trauka negali būti perkelta į inkarus.

Išorinio slėgio dumplės – naudojamos ten, kur reikalingas didelis ašinis suspaudimas arba kai dumplės turi būti apsaugotos nuo išorinių pažeidimų ir turbulentinių srautų.

Kiekvienas tipas yra sukonfigūruotas su tinkama vidine mova, išoriniu dangteliu ir rekomendacijomis, skirta programai – nesiunčiama kaip plikas silfonas, nebent būtų aiškiai nurodyta.

Kur jie dirba ir kaip vyksta medžiagų pasirinkimas

Elektros gamyba – turbinų išmetimas, katilinės anglies miltelių kanalai, centralizuoto šildymo cirkuliacinės linijos. Dideli skersmenys, aukšta temperatūra, kombinuoti judesiai. Inconel 625 arba SS321 yra būdingi atsparumui temperatūrai ir nuovargiui.

Naftos perdirbimo gamyklos ir naftos chemijos gamyklos – FCCU, šilumokaičių traukiniai, naftos perdavimo vamzdynai. Korozijai atsparūs lydiniai, tokie kaip Inconel 625 arba Hastelloy, parenkami pagal sieros kiekį, chloridus ir darbo temperatūrą.

Centralizuotas šildymas ir ŠVOK – garo magistralės, šalto vandens kontūrai. Pabrėžiamas įrodytas ašinio ciklo laikas; Anglinis plienas ir SS304 silfonai su išorinėmis apsauginėmis dangomis yra įprasti.

Plieno fabrikai ir metalurgijos procesai – karšto srauto krosnys, koksavimo sistemos, dulkių ištraukimo kanalai. Kai eksploatavimo temperatūra viršija 800 °C, patariame, ar galima sukurti metalinę silfoną su vidiniu pamušalu, ar tinkamesnė alternatyva, pvz., ugniai atspari stačiakampiai elementai. Sąžiningi inžineriniai nurodymai, o ne priverstinis pardavimas.

Vandens valymo ir siurblinės – siurblių išleidimo vibracijos izoliacija, tolimojo vandens perdavimas. Surištos kompensacinės jungtys sulaiko slėgio trauką ir neleidžia jai perduoti siurblio flanšus ir betoninius traukos blokus.

Sertifikatai ir pakartotiniai įrodymai

Mūsų kokybės sistema yra sertifikuota pagal ISO 9001:2015. Gaminiai atitinka CE ženklinimo reikalavimus, kai taikoma, o dizainas gali būti patikrintas pagal ASME arba API standartus, kai nurodyta. Tačiau geriausias įrodymas yra pakartotinis verslas: daugiau nei 70 % mūsų užsakymų gaunama iš ilgalaikių partnerių, kurie užsisako iš naujo, nes produkto našumas atitinka duomenų lapuose.

Kaip atrodo darbas su Tianshun

Bendradarbiaujate su specialiu paskyros valdytoju, kuris supranta produktą techniškai, o ne tik komerciškai.

Į užklausas gausite išsamų atsakymą per 24 valandas, įskaitant išankstinius atrankos patarimus, jei bendrinate pagrindinius veiklos duomenis.

Inžinierių komanda pateikia medžiagų rekomendacijas, judėjimo skaičiavimus ir montavimo nurodymus.

Individualūs dizainai – nuo ​​nestandartinių skersmenų iki egzotiškų medžiagų derinių – tvarkomi įprastai, o ne kaip išimtis.

Gamybos grafikas yra skaidrus; išsiuntimas laiku yra norma.

Pagalba po pardavimo apima montavimo priežiūrą ir konsultacijas dėl techninės priežiūros visą jungties naudojimo laiką.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² patalpa, Jiangsu, Kinija – siuntimas į daugiau nei 45 šalis.

Mes ne tik prekiaujame kompensacinėmis jungtimis. Mes užtikriname, kad jie tinkamai veiktų jūsų sistemoje.
