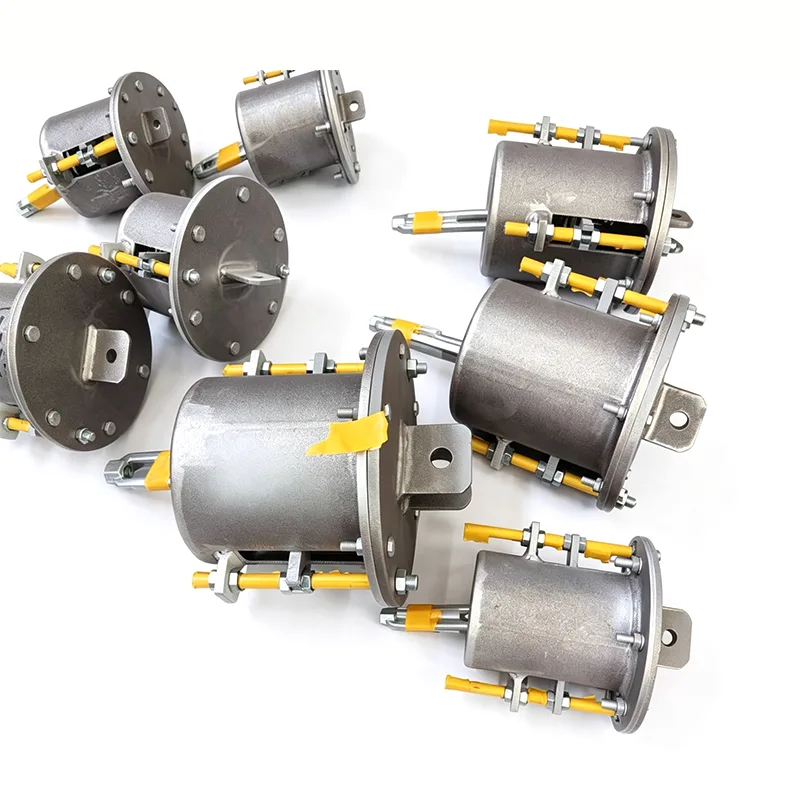

Spyruoklinės pakabos naftos ir dujų pramonei

Naftos ir dujų projektuose proceso vamzdynai, tolimojo perdavimo vamzdynai ir komunaliniai vamzdynai susiduria su įvairiomis atšiauriomis sąlygomis: aukštos temperatūros ir aukšto slėgio terpėmis, koroziniais komponentais, tokiais kaip siera, pakrančių didelės drėgmės druskos purškimo aplinka, taip pat didžiuliu didelio skersmens vamzdynų savuoju svoriu ir šilumine plėtra. Jei atraminė sistema remiasi tik paprastu standžiu fiksavimu, ji ne tik nekompensuoja poslinkio, bet ir paverčia dujotiekio deformaciją į papildomas įrangos purkštukų apkrovas, padidindama nuotėkio ir nuovargio gedimo riziką.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Remdamasi 14 metų patirtimi gaminant vamzdynų atramas ir pakabas, Yangzhou Tianshun Pipeline Technology Co., Ltd. teikia pritaikytas spyruoklines pakabas naftos ir dujų pramonei, kad valdytų vamzdynų įtempius, apsaugotų svarbios įrangos sąsajas ir prisitaikytų prie sudėtingų vietoje sąlygų.

Pagrindiniai iššūkiai, kuriuos turi spręsti naftos ir dujotiekių atramos

Naftos perdirbimo gamyklose, SGD terminaluose, dujų perdirbimo gamyklose ir tolimojo susisiekimo siurblinėse esančiose dujotiekio sistemose yra skirtingos eksploatavimo sąlygos, tačiau jiems keliami tie patys reikalavimai: dujotiekio savitasis svoris ir šiluminis poslinkis turi būti kontroliuojami saugiose ribose. Proceso vamzdynai dažnai veikia aukštesnėje nei 300 °C temperatūroje, o kriogeniniai SGD vamzdynai – žemesnėje nei -162 °C temperatūroje, todėl vieno atraminio tirpalo nepakanka.

Be to, rūgščioje aplinkoje, kurioje yra vandenilio sulfido, reikia, kad konstrukciniai komponentai būtų atsparūs sulfido įtempiams įtrūkimams (SSC), o atviroje jūroje esančioms platformoms ir pakrančių įrenginiams reikalinga aukštos kokybės apsauga nuo druskos purškimo. Inžinerinėje praktikoje atramos ir pakabos turi ne tik užtikrinti nuspėjamą atramos jėgą, bet ir prisitaikyti prie pamatų nukrypimų montavimo metu ir nesugadinti dėl korozijos ar atsipalaidavimo ilgalaikio naudojimo metu.

Naftos ir dujų pramonės spyruoklinių pakabų dizainas ir funkcijos

Naftos ir dujų pramonei skirtos spyruoklinės pakabos konfigūruojamos individualiai, remiantis dujotiekio įtempių analizės ataskaitomis, galimos dviejų tipų apkrovos: kintamos spyruoklės ir pastovios jėgos spyruoklės. Kintami spyruoklių blokai užtikrina linijinį standumą jų eigos diapazone, tinka mažo poslinkio taškams ir mažo jautrumo jėgos pokyčiams. Pastovios jėgos agregatai naudoja pirminį ir antrinį spyruoklinį mechanizmą, kad valdytų atramos jėgos svyravimą 5 % per visą eigą, todėl jie idealiai tinka įrangos purkštukams, nuėmikliams, reboileriams, kompresoriaus įleidimo ir išleidimo angoms ir kitose vietose, kurioms taikomi griežti purkštukų apkrovos reikalavimai.

Priklausomai nuo terpės ir montavimo aplinkos, spyruokliniai elementai gaminami iš legiruotojo spyruoklinio plieno, tokio kaip 60Si2Mn arba 50CrVA. Balionai ir konstrukciniai komponentai gali būti gaminami iš anglinio plieno, karščiui atsparaus plieno, dvipusio nerūdijančio plieno arba nikelio lydinių, o medžiagų apdorojimas atitinka NACE MR0175/ISO 15156, kad atitiktų rūgščių naftos ir dujų telkinių reikalavimus.

Apsauginėms dangoms atviroje jūroje esantys įrenginiai gali naudoti didelio sukibimo epoksidinio cinko gruntą ir poliuretano viršutinio sluoksnio sistemą, o ant kranto vamzdynuose dažniausiai naudojamas karštasis cinkavimas arba Dacromet danga, kad būtų užtikrintas ilgalaikis veikimas druskos purškimo ir pramoninėje aplinkoje. Produktai atitinka standartus, įskaitant ASME B31.3, ASME B31.4 ir MSS SP-58. Kiekviename korpuse yra apkrovos poslinkio vardinė lentelė ir fiksavimo kaištis, kad būtų lengva montuoti šaltoje būsenoje ir patikrinti vietoje.

Pasirinkimas vietoje, montavimas ir ilgalaikis stabilumas

Gavusi dujotiekio įtempių analizės duomenis, mūsų techninė komanda rekomenduoja suderinti spyruoklines pakabas naftos ir dujų pramonės modeliams ir spyruoklių konstantas kiekvienam atramos taškui. Atrankos etape ypatingas dėmesys skiriamas projektinei apkrovai, projektiniam poslinkiui, temperatūrai ir aplinkos korozijos laipsniui, taip pat atsižvelgiama į papildomą vandeniu užpildytų vamzdynų svorį hidrostatinio bandymo sąlygomis, kad būtų išvengta spyruoklės perkrovos ar kietėjimo.

Montuojant spyruoklinės pakabos, skirtos naftos ir dujų pramonei, suteikia tam tikrą vertikalaus reguliavimo diapazoną, kad sugertų pamatų aukščio paklaidas ir vamzdžių paruošimo nukrypimus. Pastovios jėgos agregatai pasirinktinai gali būti komplektuojami su sraigtiniais arba hidrauliniais pagalbiniais reguliavimo įtaisais, kad būtų galima tiksliai sureguliuoti net ir esant didelėms apkrovoms. Užrakinimo kaištis nuimamas po to, kai vamzdynas pašildomas, o kabykla pradeda veikti nereikalaujant jokių karštų darbų.

Ilgai eksploatuojant, atpalaiduojančių spyruoklių konstrukcija ir reguliarūs tikrinimo taškai padeda techninės priežiūros komandoms laiku aptikti sutrikimus. Tarp mūsų projektų, eksportuojamų į daugiau nei 45 šalis, daugiau nei 70% vėlesnių palaikymo ir pakabų užsakymų gaunama iš esamų klientų. Šie pakartotinio pirkimo duomenys tam tikru mastu atspindi ilgalaikį mūsų produktų patikimumą.

Tipiškos naudojimo vietos naftos ir dujų įmonėse

Skysčių katalizinio krekingo (FCC) ir hidroapdorojimo įrenginiai: aukštos temperatūros reakcijos alyvos ir dujų vamzdynai bei regeneratoriaus išmetamųjų dujų vamzdynai eksploatacijos metu patiria didelius šiluminius poslinkius su griežtomis purkštukų apkrovos ribomis. Naudojant pastovios jėgos spyruoklines pakabas, efektyviai valdomos sąsajos jėgos, veikiančios tokiai įrangai kaip reaktoriai ir trečiosios pakopos separatoriai, taip užkertant kelią flanšinės jungties nuotėkiui.

SGD terminalai ir kriogeninės sistemos: Kriogeniniai vamzdynai tarp iškrovimo ginklų ir talpyklų, taip pat šaltnešio cirkuliacijos vamzdynai susiduria su dideliais temperatūrų skirtumais. Spyruoklinėse pakabose naudojamos kriogeniniam poveikiui atsparios medžiagos, užtikrinančios stabilią atramą viso proceso metu nuo šalto išankstinio aušinimo iki gilaus kriogeninio veikimo, apsaugodamos išsiplėtimo jungtis ir rezervuaro purkštukus.

Žalios naftos ir produktų tolimojo atstumo vamzdynai: siurblinių įleidimo ir išleidimo vamzdynuose ir vožtuvų zonos vamzdynuose temperatūra skiriasi priklausomai nuo sezonų ir transportuojamų medžiagų. Kintamos spyruoklinės pakabos kartu su ribiniais laikikliais palaiko tinkamą dujotiekio nuolydį, išvengiant vibracijos ir vandens plaktuko pavojaus, kurį sukelia atramos taško pakėlimas.

Jūros platformos ir FPSO: šiose patalpose yra kompaktiškos erdvės ir joms kyla papildomos dinaminės apkrovos dėl siūbavimo. Pastovios jėgos spyruoklinės pakabos su ribinėmis funkcijomis gali būti naudojamos kartu su amortizatoriais, siekiant kompensuoti šiluminį poslinkį, tuo pačiu sulaikant vėjo ir bangų sukeltą žemo dažnio siūbavimą, sumažinant sąnarių nuovargio žalą.

Kokybiška dokumentacija ir techninė pagalba

Pradedant nuo spyruoklinės vielos pakartotinio patikrinimo, mūsų gamykla įgyvendina griežtą kokybės kontrolę kiekviename etape: šilumos skaičiaus patikrinimą, kietumo ir metalografinį patikrinimą po terminio apdorojimo, gatavo produkto pilno eigos standumo bandymus ir dangos sukibimo bandymus. Kiekvienai spyruoklinių pakabų, skirtų naftos ir dujų pramonei, partijai gali būti pateikti medžiagų kokybės sertifikatai, patikrinimų ataskaitos, NACE atitikties pareiškimai ir ASME sertifikavimo dokumentai, padedantys atlikti užsienio projektų auditą.

Mūsų techninė komanda gali pateikti išsamius montavimo vadovus ir šaltojo režimo reguliavimo rekomendacijas, jei reikia, ir gali bendradarbiauti su trečiosios šalies liudininkais ar priežiūra vietoje.

Jei reikia konfigūruoti spyruoklines pakabas naftos ir dujų pramonei konkrečiam naftos ir dujų projektui, pateikite vamzdynų išdėstymo brėžinius, įtempių skaičiavimo ataskaitas ir aplinkos duomenis vietoje. Mes pateiksime atrankos ataskaitą, kurioje bus apkrovos eigos skaičiavimai ir rekomenduojamas montavimo aukštis, o ne tik standartinių modelių sąrašas, padėsiantis kontroliuoti bendras išlaidas ir užtikrinti saugų ir patikimą dujotiekio atramos sistemos veikimą per visą jos gyvavimo ciklą.
