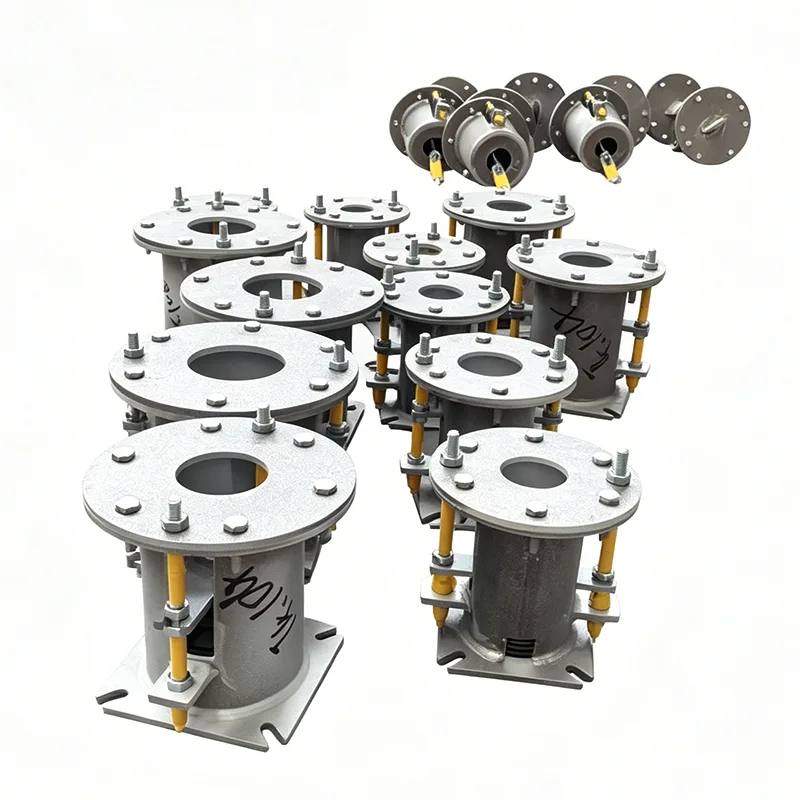

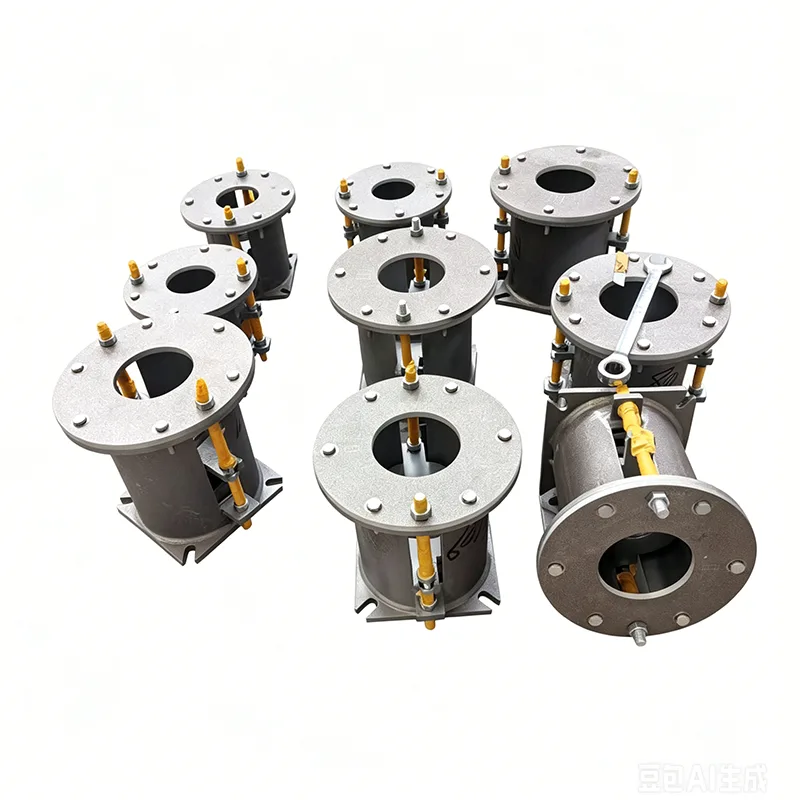

Elektrinės spyruoklinė atrama

Elektrinėse magistraliniai garo vamzdynai, aukšto temperatūros pakaitinimo garo vamzdynai ir kitose panašiose sistemose nuolatos pernešamos terpės esant aukštai temperatūrai ir aukštam slėgiui, o šiluminis plėtimasis svyruoja nuo kelių milimetrų iki dešimčių milimetrų. Standžios fiksacijos dėka šie poslinkiai paverčiami papildomomis traukos jėgomis, kurios perduodamos į katilų kolektorius ir turbinų sąsajas, padidindamos suvirinimo jungčių, flanšų ir įrangos korpusų įtempimą.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Specialiai šioms eksploatavimo sąlygoms sukurta Yangzhou Tianshun Pipeline Technology Co., Ltd. jėgainės spyruoklinė atrama kompensuoja poslinkį dėl elastinės apkrovos, išlaikant dujotiekio įtempį standartinėse leistinose ribose. Šiame dokumente paaiškinama šio gaminio projektavimo filosofija, eksploatacinės charakteristikos ir techninės pagalbos metodas, pagrįstas faktiniais garo vamzdynų sistemų reikalavimais.

Garo vamzdyno įtempių valdymo tamprių atramų reikalavimai

Garo vamzdyno projektavimas paprastai atitinka kodus, pvz., ASME B31.1, pagal kuriuos vamzdžių atramos / pakabos turi išlaikyti dujotiekio savąjį svorį ir terpės svorį, netrukdydami šiluminiam poslinkiui. Jei atramos jėga per daug kinta priklausomai nuo poslinkio, vietinis vamzdynų sistemos įtempis gali viršyti leistinas vertes, todėl reikės reguliuoti arba net pertvarkyti vietoje.

Be to, turbinos ir katilo sąsajos paprastai turi labai griežtas leistinas jėgų ir momentų ribas. Netinkami pagalbos sprendimai gali žymiai sutrumpinti pagrindinių įrangos sąsajų tarnavimo laiką. Tam reikia, kad atramos / pakabos gaminiai užtikrintų stabilias ir nuspėjamas atramos jėgas per nurodytą eigą, kartu užtikrinant pakankamą reguliavimo ribą, kad būtų galima prisitaikyti prie nukrypimų vietoje.

Kaip elektrinės spyruoklė atitinka šiuos reikalavimus

Jėgainės spyruoklių atramos yra dviejų konfigūracijų: kintamos spyruoklės ir pastovios jėgos spyruoklės, parenkamos pagal dujotiekio įtempių analizės rezultatus. Kintami spyruoklių blokai turi linijinio standumo apkrovą, o pastovios jėgos blokai naudoja pirminį ir antrinį spyruoklinį mechanizmą, kad valdytų atramos jėgos kitimo greitį 5% per visą darbo eigą, užtikrinant beveik pastovų vamzdynų sistemos atramą nuo šaltos būsenos iki karštos būsenos.

Spyruoklių elementai gaminami iš legiruotojo spyruoklinio plieno, įskaitant 60Si2Mn ir 50CrVA. Konstrukciniai komponentai gali būti pagaminti iš anglinio plieno, karščiui atsparaus plieno arba nerūdijančio plieno. Bendras temperatūrų diapazonas apima nuo -196°C iki +650°C, atitinkantį visas garo vamzdynų šilumines būsenas nuo žemos temperatūros įšilimo iki darbo pilnos apkrovos.

Prieš išsiunčiant kiekvienai jėgainės spyruoklinei atramai yra atliekamas viso eigos suspaudimo bandymas ir registruojama standumo kreivė. Korpuse yra apkrovos poslinkio vardinė lentelė ir montavimo fiksatorius. Montuojant vietoje reikalingas tik šaltas montavimas; Tiesiog nuimkite fiksavimo kaištį, kai vamzdyno temperatūra pakyla, ir atrama/pakaba pradės veikti be suvirinimo vietoje ar sudėtingų reguliavimų.

Montavimas vietoje ir ilgalaikis eksploatavimas

Montuojant garo vamzdyną neišvengiama kaupiamoji pamatų pakėlimo ir vamzdžio atkarpos paklaida. Elektrinės spyruoklinių atramų siūlomas aukščio koregavimo diapazonas sugeria šiuos nukrypimus ir neleidžia tvirtai surišti. Pastovios jėgos spyruoklių blokuose paprastai yra sraigtiniai arba hidrauliniai pagalbiniai reguliavimo mechanizmai, leidžiantys vienam asmeniui valdyti net didelio skersmens sunkiasvorius vamzdynus.

Ilgalaikio veikimo metu anti-atpalaiduojanti spyruoklių konstrukcija ir paviršiaus apdorojimas (karštas cinkavimas arba Dacromet danga) palaiko stabilų atramos veikimą. Daugelyje užsienio elektrinių projektų daugiau nei 70 % vėlesnių palaikymo / pakabų užsakymų gaunama iš esamų klientų. Šis didelis pakartotinio pirkimo procentas netiesiogiai patvirtina ilgalaikį mūsų produktų veikimą.

Įprastos montavimo vietos ir funkcijos

Katilo zonoje elektrinės spyruoklinės atramos įrengiamos ant vertikalių ir horizontalių pagrindinių garo kanalų, perkaitintuvų išleidimo vamzdynų ir pakartotinio pašildymo garo vamzdynų. Jie sugeria į viršų esantį šiluminį plėtimąsi, užkertant kelią pernelyg dideliam įtempimui antgalių antgalių jungtyse.

Netoli turbinos spyruoklinės atramos / pakabos aukštos temperatūros garo vamzdynų dalyse, esančiose šalia pagrindinių garo vožtuvų ir valdymo vožtuvų, sumažina komponentų jėgas ir momentus, taip padeda išlaikyti veleno išlygiavimą. Nors tiekimo vandens ir atšildymo vandens vamzdynai veikia žemesnėje temperatūroje, jie vis tiek patiria didelius paleidimo ir sustabdymo temperatūrų skirtumus. Elastinės atramos palaiko dujotiekio nuolydį ir sumažina kavitacijos riziką.

Šiose srityse atramos / pakabos dažnai derinamos su amortizatoriais, ribojančiais laikikliais ir kitais komponentais, kad būtų sukurtas pilnas vamzdynų sistemos lankstaus suvaržymo sprendimas.

Projekto techninė pagalba ir produktų priėmimas

Nuo atrankos etapo mūsų techninė komanda gauna vamzdynų sistemos įtempių analizės ataskaitas, apskaičiuoja kiekvieno atraminio taško projektinę apkrovą ir poslinkį, rekomenduoja atitinkamus elektrinės spyruoklių atramų tipus ir spyruoklių konstantas bei pateikia išsamias montavimo gaires.

Mūsų gamykla palaiko visą kokybės kontrolės grandinę nuo spyruoklinės vielos pakartotinio patikrinimo, kietumo bandymo po terminio apdorojimo iki gatavo produkto standumo bandymo. Atitinkami proceso įrašai ir medžiagų kokybės dokumentai gali būti pateikti pagal tokius standartus kaip ASME ir CE. Branduolinės energetikos įprastoms saloms ir kitiems didelių reikalavimų projektams gali būti pateiktos papildomos paramos funkcijų kvalifikacijos bandymų ataskaitos ir atsekamumo dokumentai.

Jei turite garo vamzdynų palaikymo reikalavimus, pateikite vamzdynų išdėstymo brėžinius ir duomenis apie įtempius. Mes pateiksime konkretų elektrinės pavasario palaikymo konfigūracijos sprendimą, o ne bendrą modelių sąrašą. Pasinaudodami 14 metų Yangzhou Tianshun dujotiekio patirtimi ir projektų duomenimis iš 45 pasaulio šalių, galime padėti jums kontroliuoti bendras pirkimo ir įrengimo išlaidas ir užtikrinti jūsų garų sistemos saugumą.
